Siemens modelo: 6EP4134-0JA00-0AY0-Z A03

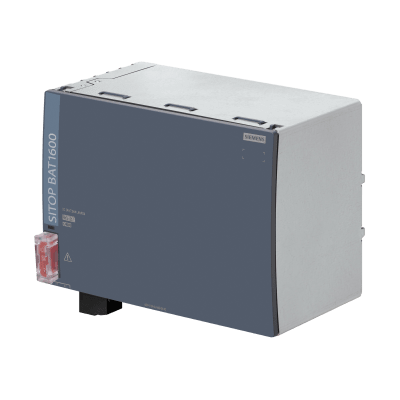

El SITOP BAT1600 es un módulo de batería de litio LiFePO4 diseñado específicamente para sistemas de alimentación ininterrumpida SITOP UPS1600. Con una capacidad de 7.5 Ah y voltaje nominal de 24V DC, proporciona respaldo energético confiable para aplicaciones industriales críticas. La batería ofrece corriente de salida nominal de 40A con capacidad de pico de 120A durante 30ms, ideal para cargas con altos requerimientos de arranque. Incorpora sistema de comunicación integrado y protección mediante fusible Maxi flat de 50A/32V. Certificado para aplicaciones marinas y cumple con los estándares internacionales de seguridad eléctrica.
Características Generales
- Tipo de Batería: LiFePO4 (Lithium Iron Phosphate)
- Voltaje Nominal: 24V DC
- Capacidad: 7.5 Ah
- Comunicación: Integrada
- Protección IP: IP20
- Carga Inicial: 30% para transporte aéreo
Especificaciones Eléctricas
- Voltaje de Carga Completa: 28.8 V (de -10°C a +50°C)
- Corriente de Salida Nominal: 40 A
- Corriente Máxima en Modo Buffer: 40 A
- Corriente de Pico: 120 A (30 ms)
- Corriente de Carga Máxima: 3 A
- Número de Celdas: 3
- Protección Cortocircuito: Fusible Maxi flat 50A/32V
Físicas y Ambientales
- Dimensiones: 238 × 156 × 129 mm
- Peso Neto: 4 kg
- Temperatura Operación: -10°C a +50°C
- Temperatura Almacenamiento: -20°C a +35°C
- Temperatura Transporte: -30°C a +70°C
- Pérdida Capacidad Mensual: 1% típico a 20°C
- Vida Útil: 11 años típico (hasta 80% capacidad)
Contenido del Paquete
- Módulo de Batería SITOP BAT1600
- 2x Fusibles Maxi 50 A/32 V
Certificaciones y Aprobaciones
- CE Marking: Sí
- UL Approval: cULus-Listed (UL 61010-1, UL61010-2-201)
- UKCA Marking: Sí
- Certificación CB: Sí
- Aprobación Marina: Sí (ABS)
- Declaración Ambiental: Sí
Montaje y Conexiones
- Tipo Conexión: Terminales de tornillo
- UPS Module: 0.5-16 mm² (+BAT, -BAT)
- Circuito Control: 0.2-2.5 mm²
- Montaje DIN Rail: Sí (EN 60715 35x15)
- Montaje S7 Rail: Sí
- Montaje Pared: Sí (con kit accesorio)
- Espaciado Requerido: 50 mm superior/inferior
Indicadores y Seguridad
- Display Tricolor: Verde=Buffer listo, Amarillo=Buffer en riesgo, Rojo=Buffer no posible
- Clase Protección: Clase III
- Huella Carbono: 43.4 kg CO2 eq total
- Manufactura: 41 kg CO2 eq
- Operación: 0.202 kg CO2 eq
- Fin Vida: 0.781 kg CO2 eq
