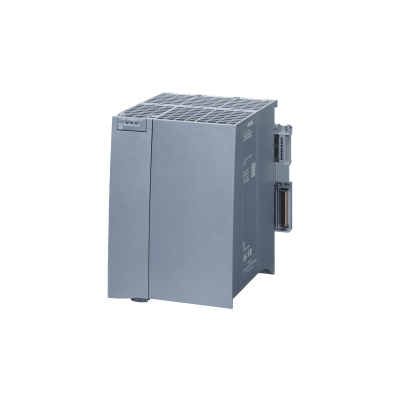

Características Principales
- Alimentación 60W con buffer para retención de memoria RAM
- Rango de voltaje DC 19.2-72V con protección contra polaridad inversa
- Tiempo de buffer de 20ms en caso de fallo de alimentación
- Temperatura de operación de -25°C a 60°C (instalación horizontal)
- Protección contra sobretensiones ±2kV sin necesidad de circuitos externos
Alimentación Eléctrica
- Voltaje nominal: 24V / 48V / 60V DC
- Rango permisible: 19.2V a 72V DC
- Corriente nominal: 3A @24V, 1.5A @48V, 1.2A @60V
- Corriente de entrada: ≤8A (t ≤1s)
- Protección: Polaridad inversa y cortocircuito
Especificaciones Operativas
- Temperatura operación: -25°C a 60°C (horizontal)
- Temperatura almacenamiento: -40°C a 70°C
- Altitud operación: Hasta 2000m sobre el nivel del mar
- Dimensiones: 105 x 147 x 129 mm
- Peso: Aproximadamente 865g
Características Técnicas
- Potencia: 60W para bus backplane
- Pérdida de potencia: 12W en condiciones nominales
- Buffer: 20ms de almacenamiento de energía
- Indicación de estado: LED de diagnóstico
- Aislamiento: 2500V DC (prueba de tipo)
Certificaciones
- RoHS
- BIS
- CCC-Ex
- FM
- NK / CCS
Compatibilidad y Estándares
- Interferencia electromagnética: IEC 61000-4-5 (1995) ±1kV simétrico, ±2kV asimétrico
- Clase de protección: Clase I con conductor de protección
- Clasificaciones: eClass, ETIM, IDEA, UNSPSC
Recursos adicionales
- 6ES75050RB000AB0_datasheet_en.cleaned.pdf
- Guia_Rapida_SIMATIC_S7-1500___ET_200MP.pdf
- s71500_et200mp_system_manual_es-ES_es-ES.pdf
Recursos adicionales
Especificaciones
| Marca | SIEMENS |
