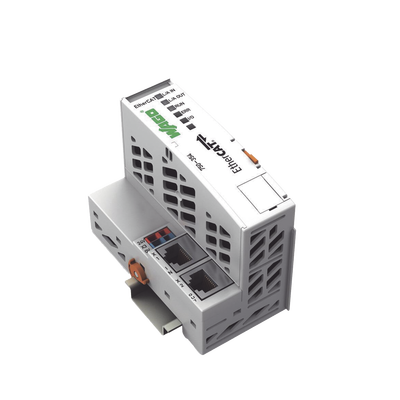

WAGO modelo: 750-354

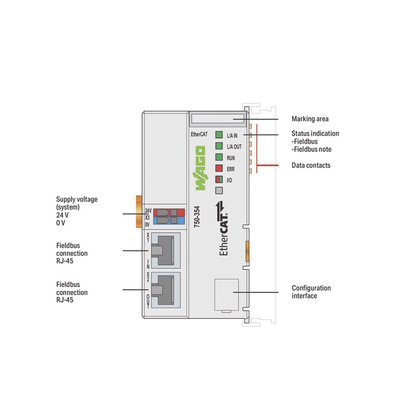

El Fieldbus Coupler EtherCAT conecta el protocolo EtherCAT al sistema modular WAGO I/O System. Este acoplador de bus de campo detecta automáticamente todos los módulos I/O conectados y crea una imagen de proceso local que puede incluir una disposición mixta de módulos analógicos (transferencia de datos palabra por palabra) y digitales (transferencia de datos bit por bit). La interfaz superior EtherCAT conecta el acoplador a la red, mientras que el socket RJ-45 inferior permite conectar dispositivos EtherCAT adicionales en la misma línea. EtherCAT es una solución Ethernet en tiempo real diseñada para aplicaciones de automatización industrial, caracterizada por alto rendimiento, topología flexible y configuración simple, permitiendo reemplazar la costosa topología estrella Ethernet con una estructura de línea o árbol simple.
Características Generales
- Comunicación: EtherCAT
- Velocidad de transmisión: 100 Mbit/s
- Módulos por nodo (máx.): 64
- Módulos sin extensión de bus (máx.): 64
- Imagen de proceso E/S (fieldbus): 1024 bytes/1024 bytes
- Tensión de alimentación: 24 VDC (-25 … +30 %)
- Consumo corriente (5V): 300 mA
- Corriente total: 700 mA
- Corriente de entrada (typ.): 250 mA
- Eficiencia alimentación: 85 %
- Aislamiento: 500 V sistema/campo
Recursos adicionales
- WAGO_750-354
Recursos adicionales
Especificaciones
| Marca | WAGO |
