Sensor Inductivo / Perfil Plano Rectangular 17x17 mm / Distancia 8 mm / No Rasante / IP67 / PNP N.O. / 12-24VCC / 400 Hz / Protección Completa

(0 reseña)
IPSLA-N08PA-D3Y2
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 253.46 $ 253.46 IVA incluido
$ 218.50 IVA incluido

Serie LA modelo: IPSLA-N08PA-D3Y2

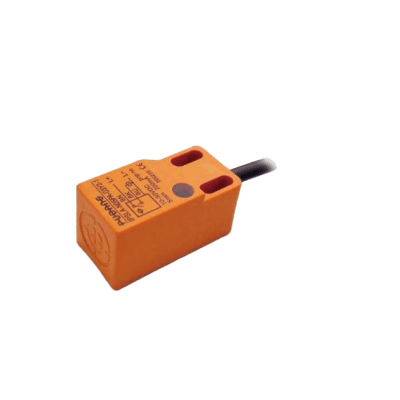

El sensor inductivo IPSLA-N08PA-D3Y2 presenta un diseño rectangular de perfil plano con carcasa compacta de 17x17 mm, ideal para aplicaciones con espacio limitado en maquinaria industrial. Este dispositivo ofrece detección precisa de metales ferrosos sin contacto físico mediante tecnología inductiva, con una distancia nominal de detección de 8 mm en configuración no rasante. Cuenta con salida PNP normalmente abierto, alimentación de 12-24 VCC y frecuencia de respuesta de 400 Hz, garantizando un rendimiento confiable en entornos industriales exigentes. Su construcción IP67 proporciona protección total contra polvo e inmersión temporal, mientras que las protecciones integradas contra cortocircuito, inversión de polaridad y sobrecarga aseguran una operación segura y duradera.

Características Generales

  • Tipo: Sensor de proximidad inductivo
  • Diseño: Rectangular perfil plano
  • Montaje: No rasante (Non-shielded)
  • Protección: IP67 (polvo e inmersión temporal)
  • Material carcasa: PBT (Polímero de ingeniería)
  • Material cara sensorial: PBT
  • Conexión: Cable directo 2 metros
Especificaciones de Detección
  • Distancia nominal (Sn): 8 mm
  • Distancia de ajuste: 0 a 6.4 mm
  • Objeto estándar: Hierro (Fe37) 25x25x1 mm
  • Histéresis: 1% a 15% de distancia de detección
  • Repetibilidad: ≤ 5%
  • Frecuencia respuesta: 400 Hz
Características Eléctricas
  • Alimentación: 12-24 VCC (10-30 VCC operativo)
  • Tipo salida: PNP Normalmente Abierto (N.O.)
  • Configuración: DC 3 hilos
  • Corriente carga máxima: 200 mA
  • Consumo corriente: ≤ 15 mA
  • Caída voltaje: ≤ 1.8 V
  • Protecciones: Cortocircuito, inversión polaridad, sobrecarga
  • Indicador visual: LED Rojo (estado salida activo)
Datos Físicos y Ambientales

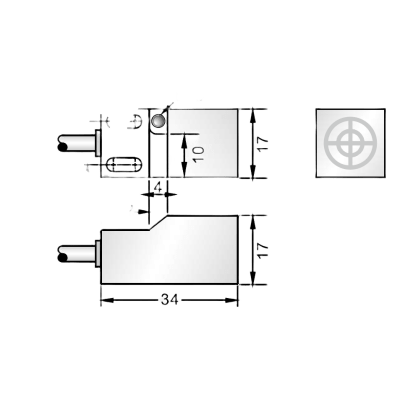

  • Dimensiones: 17x17x34 mm (AnxAlxL)
  • Grado protección: IP67
  • Temp. operación: -25°C a +70°C (sin condensación)
  • Resistencia impacto: 500 m/s² (Aprox. 50G)
  • Conexión: Cable directo 2 metros
Diagrama de Cableado
  • Marrón (Brown): +10...30 VCC (Positivo)
  • Azul (Blue): 0V / GND (Negativo)
  • Negro (Black): Salida de Señal PNP

*Código de cableado: 03

Notas de Aplicación
  • Modelo No Rasante: cara de detección sobresale
  • Requiere espacio libre de metales alrededor
  • Zona despejada lateral: ≥ 3 veces distancia detección
  • Evitar activaciones erróneas por objetos metálicos cercanos
Recursos adicionales
  • Guia_Rapida_Sensores_Inductivos_Planos__Rectangulares_.pdf
  • IPSLA-N08PA-D3Y2.pdf
  • Manual_de_Sensores_Inductivos_Rectangulares__Serie_IPS_.pdf
Recursos adicionales

Especificaciones

Marca PUBANG-SENSOR
