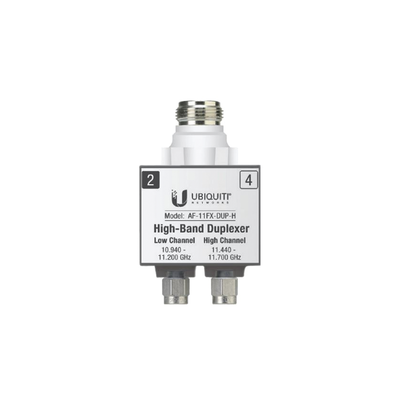

Duplexer para AF-11FX, banda licenciada de 11 GHz de banda alta (10.940-11.200 GHz y 11.440-11.700 GHz)

Duplexer para AF-11FX, banda licenciada de 11 GHz de banda alta (10.940-11.200 GHz y 11.440-11.700 GHz)

(0 review)
AF-11FX-DUP-H
  • Brand
Contact Us
Price
$ 7,688.43 $ 7,688.43
$ 6,627.96
VAT Included
$ 0.00 / Units

Rangos de frecuencia

Rangos de frecuencia AF-11FX

Duplexers reversibles

Duplexers reversibles AF-11FX

Configuración SISO o MIMO

Configuración SISO o MIMO AF-11FX

Características principales

  • Amplio rango de frecuencia para mayor versatilidad
  • Dúplex reversibles para configuraciones flexibles
  • Compatibilidad con configuraciones SISO y MIMO
  • Mejora significativa en la eficiencia espectral
  • Ideal para aplicaciones de telecomunicaciones avanzadas
Especificaciones de frecuencia
  • Rango de frecuencia: 10.7-11.7 GHz
  • Duplexer Banda Baja: 10.700-10.955 GHz y 11.200-11.445 GHz
  • Duplexer Banda Alta: 10.940-11.200 GHz y 11.440-11.700 GHz
  • Anchos de canal: 3.5/5/7/10/14/20/28/30/40/50/56 MHz
Características de transmisión
  • Modos: SISO y MIMO
  • Potencia máxima: 30 dBm
  • Modulación: Hasta 1024QAM
  • Dúplex: FDD (Full Duplex)
Especificaciones físicas
  • Dimensiones: 327 x 112 x 86 mm
  • Peso: 2.260 kg
  • Conectores RF: (4) SMA Weatherproof y (2) N-Type Waterproof
Características eléctricas
  • Alimentación: 50VDC, 1.2A
  • Consumo máximo: 36W
  • Rango de voltaje: 38-56VDC
Características ambientales
  • Temperatura operación: -40 a 55°C
  • Certificaciones: CE, FCC, IC
Rendimiento
  • Latencia: < 200 µs a máximo rendimiento
  • Distancia máxima: 300+ km
  • Velocidad: 1.2+ Gbps

Capacidad por ancho de banda

Velocidades por modo de operación y modulación:

Ancho de Banda Modo Modulación Capacidad (Mbps)
3.5 MHz MIMO 1024 QAM 38.4
5 MHz SISO 1024 QAM 30.4
7 MHz MIMO 1024 QAM 43.2
10 MHz SISO 1024 QAM 64
28 MHz MIMO 1024 QAM 180.8
56 MHz SISO 1024 QAM 343.95

Diseño y componentes

  • Diseño de antena optimizado para 11 GHz con hasta 35 dBi de ganancia
  • Conectores N-Type con protección contra polvo y humedad
  • Soporte para antenas de terceros con adaptador opcional AF11-CA
    • Modo: SISO/MIMO
    • Procesador: INVICTUS 2
    • Encriptación: 128-bit AES
Recursos adicionales
  • Hoja de especificaciones
Recursos adicionales

Specifications

Brand UBIQUITI
