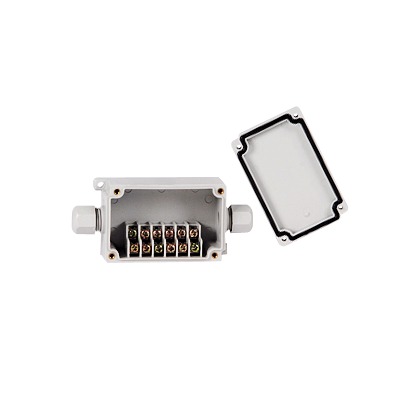

Caja de Conexión Exterior con Conexión Lateral para 6 Líneas (doble tornillo). Incluye Glándulas.

Gabinete para exterior con terminales de conexión en paralelo para 6 líneas.

Características destacadas

• Material plástico.
• Tamaño: 125 x 55 x 40 mm
• Recomendado para calibres 12-22 AWG
• Grado de protección: IP66
• Rango de temperatura de operación: -40°C a +120°C
• Recomendado para uso con:
  • Corriente alterna 110 Vca máximo 3 Amp.
  • Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.

Proceso de instalación

1. Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
2. Se debe garantizar que el sistema no esté energizado.
3. Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
4. Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
5. Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
6. Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
7. Se procede a ajustar las glándulas y se coloca la tapa del gabinete.

Notas destacadas

• Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
• El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
• Se recomienda el uso de cable multifilamento para esta aplicación.
