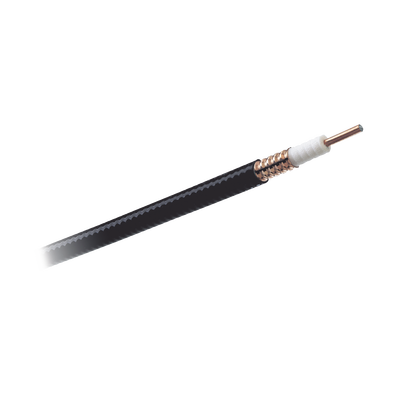

Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms, Carrete de 305 Metros (1000 Pies)

Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms, Carrete de 305 Metros (1000 Pies)

(0 review)
LDF4-50A/1000
  • Brand
Contact Us
Price
$ 101,793.22 $ 101,793.22
$ 87,752.78
VAT Included
$ 0.00 / Units

Características Principales

  • Impedancia: 50 Ω ±1 Ω
  • Diámetro Exterior: 15.875 mm (0.625 in)
  • Velocidad de Propagación: 88%
  • Peso: 0.22 kg/m (0.15 lb/ft)
  • Material del Blindaje: Cobre corrugado sólido 100%
  • Aislamiento: Dieléctrico espumado
  • Material del Conductor Interno: Aluminio con recubrimiento de cobre

Construcción

  • Jacket Material: Polietileno (PE)
  • Material del Conductor Externo: Cobre corrugado
  • Material del Dieléctrico: Polietileno espumado
  • Flexibilidad: Estándar
  • Color de la Chaqueta: Negro

Dimensiones

  • Tamaño Nominal: 1/2 pulgada
  • Peso del Cable: 0.22 kg/m (0.15 lb/ft)
  • Diámetro sobre Dieléctrico: 12.954 mm (0.510 in)
  • Diámetro sobre Chaqueta: 15.875 mm (0.625 in)
  • Conductor Interno OD: 4.8260 mm (0.1900 in)
  • Conductor Externo OD: 13.970 mm (0.550 in)
Especificaciones Eléctricas
  • Capacitancia: 23.1 pF/ft | 75.8 pF/m
  • Resistencia DC, Conductor Interno: 0.450 Ω/kft | 1.480 Ω/km
  • Resistencia DC, Conductor Externo: 0.820 Ω/kft | 2.690 Ω/km
  • Voltaje de Prueba DC: 4000 V
  • Inductancia: 0.190 µH/m | 0.058 µH/ft
  • Resistencia de Aislamiento: 100000 MΩ·km
  • Voltaje de Prueba de Chaqueta (rms): 8000 V
  • Banda de Frecuencia de Operación: 1 – 8800 MHz
  • Potencia de Pico: 40.0 kW
Especificaciones Mecánicas
  • Momento de Flexión: 3.8 N·m | 2.8 ft lb
  • Resistencia a Aplastamiento: 110.0 lb/in | 2.0 kg/mm
  • Radios de Doblado Mínimos:
    • Múltiples Doblados: 127.00 mm (5.00 in)
    • Un Solo Doblado: 50.80 mm (2.00 in)
  • Número de Doblados:
    • Mínimo: 15
    • Típico: 50
  • Resistencia a la Tensión: 113 kg | 250 lb
Atenuación
  • En 30 mts UHF 450 MHz: 1.51 dB
  • En 30 mts UHF 800 MHz: 2.07 dB
  • 0.5 MHz: 0.149 dB/100 m | 0.045 dB/100 ft
  • 450 MHz: 4.749 dB/100 m | 1.447 dB/100 ft
  • 800 MHz: 6.456 dB/100 m | 1.968 dB/100 ft
  • 2200 MHz: 11.251 dB/100 m | 3.429 dB/100 ft
  • 5000 MHz: 18.01 dB/100 m | 5.489 dB/100 ft
  • 8800 MHz: 25.244 dB/100 m | 7.694 dB/100 ft

* Valores típicos, garantizados dentro del 5%

Condiciones Ambientales
  • Temperatura de Instalación: -40 °C a +60 °C (-40 °F a +140 °F)
  • Temperatura de Operación: -55 °C a +85 °C (-67 °F a +185 °F)
  • Temperatura de Almacenamiento: -70 °C a +85 °C (-94 °F a +185 °F)
Cumplimiento Regulatorio
  • RoHS: 2011/65/EU Cumple
  • China RoHS: SJ/T 11364-2006 Por debajo del valor máximo de concentración (MCV)
  • ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad

Condiciones Estándar

  • Temperatura de Ambiente para Atenuación: 20 °C | 68 °F
  • Temperatura de Ambiente para Potencia Promedio: 40 °C | 104 °F
  • Temperatura del Conductor Interno para Potencia Promedio: 100 °C | 212 °F

Relación de Retorno/VSWR

Banda de Frecuencia VSWR Pérdida de Retorno (dB)
680–800 MHz 1.13 24.30
800–960 MHz 1.13 24.30
1700–2200 MHz 1.13 24.30
2300–2700 MHz 1.13 24.30

*PRECIO POR BOBINA*

Recursos adicionales
  • Hoja técnica
Recursos adicionales

Specifications

Brand ANDREW
