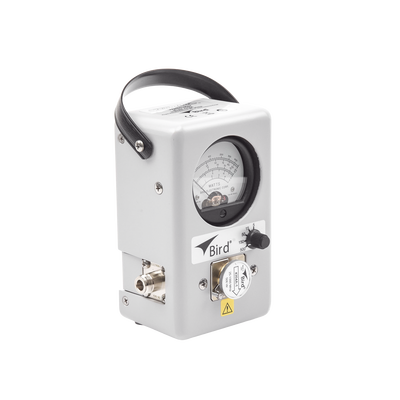

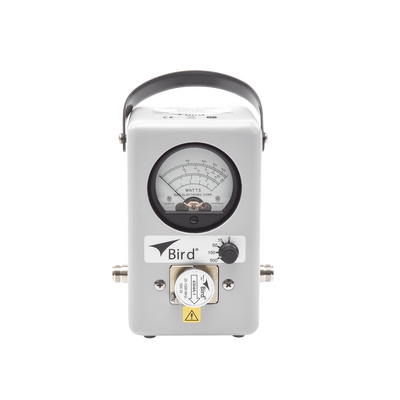

Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt .

(0 reseña)
4304A
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 51,624.80 $ 51,624.80 IVA incluido
$ 44,504.14 IVA incluido

Wattmetro direccional Thrueline de banda ancha.
El Wattmetro 4304A está diseñado para medir niveles de potencia de RF y acoplamiento de carga en líneas de transmisión coaxial a impedancia de 50 ohm (VSWR) utilizando un sólo elemento, ya incluido.

  • Frecuencia: 25-1000 MHz.
  • Potencia: Hasta 500 Watt, en 5 rangos (5, 15, 50, 150, 500 Watt).
  • Exactitud: ± 6% a escala completa (100-512 MHz).
Especificaciones

Características

  • Modelo: 4304A
  • Descripción: Wattmetro de Elemento Fijo de 25-1000 MHz, 5-500 Watt
  • Rango de Potencia: 5, 15, 50, 150, 500 W sin limitaciones de escala, excepto potencia limitada a 150 W de 800-1000 MHz
  • Rango de Frecuencia: 25 MHz - 1.0 GHz

Rendimiento

  • VSWR: 25-521 MHz, 1.05 max. (con conector UHF hembra). 512-1000 MHz, 1.07 max.
  • Exactitud: 25-100 MHz, ± 7% de la escala completa, usando tablas de corrección. 100-512 MHz, ± 6% de la escala completa, no requiere corrección. 512-1000 MHz, ± 7% de la escala completa, no requiere corrección.

Características Físicas

  • Pérdida por Inserción: 25-512 MHz, 0.10 dB max. (con conector UHF hembra). En rango 512-1000 MHz, 0.13 dB max.
  • Conectores: Tipo QC (Suministrado Normalmente con N Hembra)
  • Acabado: Capa Delgada de Polvo Gris
  • Dimensiones: (H x W x D)(Alto x Ancho x Profundo) 6-7/8' x 5-1/8' x 3-5/8', incluyendo conectores 175 x 130 x 92 mm
  • Peso: 3 lbs. (1.4 kg)
  • Nota: 4304A-1 Elemento suministrado con la unidad
Recursos adicionales
  • 4304A-4308_portable_wattmeters_data_sheet
  • 4304A-4308_Portable_wattmeter_Manual
  • Etiqueta4304A.docx
  • ManualGuia4304A.docx
  • POLIZADEGARANTIA1
Recursos adicionales

Especificaciones

Marca BIRD TECHNOLOGIES
