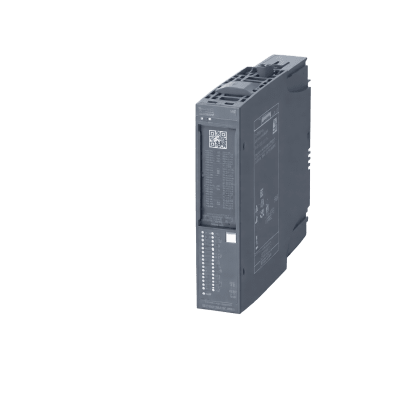

Módulo de Entrada Digital / DI 32X24VDC HA / ET 200SP HA / 32 Canales / 24V DC / Diagnósticos por Canal / Terminal Block H1 P0
6DL1131-6BL00-0PH1
-
Marca
Siemens modelo: 6DL1131-6BL00-0PH1
Módulo de entrada digital de alta disponibilidad para el sistema SIMATIC ET 200SP HA con 32 canales a 24V DC. Diseñado para aplicaciones industriales críticas con diagnósticos avanzados por canal. Compatible con terminal blocks tipo H1, P0, N0 y H0. Incluye protección contra polaridad inversa y soporta operación en rangos de temperatura extendidos desde -40°C hasta 70°C. Integrable con STEP 7 TIA Portal desde versión V16 y PCS 7 desde V9.0. Certificaciones internacionales incluyen eClass, ETIM y aprobaciones marítimas.
Características Generales
- Tipo de Producto: DI 32x24VDC HA
- Versión de Firmware: V1.0 (Actualizable)
- Terminal Block Compatible: H1, P0, N0, H0
- Código de Color: CC00
- Datos I&M: I&M0 a I&M3
- Ingeniería: STEP 7 TIA Portal V16, STEP 7 V5.6, PCS 7 V9.0, PCS neo V3.0
- PROFINET GSD: GSDML V2.3
Especificaciones Eléctricas:
- Tensión Nominal: 24 V DC
- Rango Permisible: 19.2 V - 28.8 V DC
- Protección Polaridad Inversa: Sí
- Consumo Corriente (nom): 11.5 mA
- Consumo Corriente (max): 15 mA
- Pérdida de Potencia: 1.6 W típico (2.8 W max)
- Señal \"0\": -30 a +5 V
- Señal \"1\": +11 a +30 V
- Corriente Entrada (1): 2.5 mA típico
Características de Entrada:
- Número de Entradas: 32 digitales
- Parametrizables: Sí
- Tipo Entrada: P-reading (sourcing/sinking)
- IEC 61131 Tipo 1: Sí
- IEC 61131 Tipo 3: Sí
- Evaluación de Flanco: Rising, falling, edge change
- Retardo 0→1: 3.2 ms min - 5.3 ms max
- Retardo 1→0: 2.9 ms min - 4.5 ms max
- Cable Shielded: 1000 m max
- Cable Unshielded: 600 m max
Diagnósticos y LEDs:
- Función Diagnósticos: Sí
- Alarma Diagnóstica: Canal por canal
- Interrupción Hardware: Canal por canal
- Monitoreo Tensión: Módulo completo
- Rotura Cable: Canal por canal
- LED MAINT: Amarillo
- LED PWR: Verde
- LED Estado Canal: Verde
- LED DIAG: Verde/Rojo
Físicas y Ambientales:
- Temperatura de Operación Horizontal: -40°C a 70°C
- Temperatura de Operación Vertical: -40°C a 60°C
- Aislamiento: 1500 V DC/1 min
- Separación Potencial: Canales-Backplane bus
- Codificación Mecánica: Sí
Clasificaciones:
- eClass 14: 27-24-26-04
- eClass 12: 27-24-26-04
- eClass 9.1: 27-24-26-04
- eClass 9: 27-24-26-04
- eClass 8: 27-24-26-04
- eClass 7.1: 27-24-26-04
- eClass 6: 27-24-26-04
- ETIM 10: EC001599
- ETIM 9: EC001599
- ETIM 8: EC001599
- ETIM 7: EC001599
Recursos adicionales
- 6DL11316BL000PH1_datasheet_enpdf
