Fuente de Alimentación Industrial / 24 VDC / 10 A / 288 W / Entrada 120-230V AC / Ajustable 22.8-28V / Eficiencia 90% / IP20 / Paralelizable

Fuente de Alimentación Industrial / 24 VDC / 10 A / 288 W / Entrada 120-230V AC / Ajustable 22.8-28V / Eficiencia 90% / IP20 / Paralelizable

(0 reseña)
6EP1334-2BA20
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 13,549.19 $ 13,549.19 IVA incluido
$ 11,680.34 IVA incluido

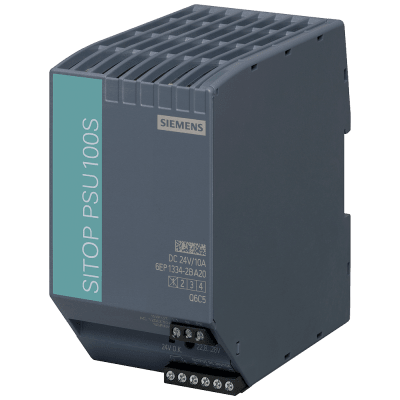

Siemens modelo: 6EP1334-2BA20

La SITOP PSU100S es una fuente de alimentación industrial estabilizada de 24 VDC con capacidad de 10 A y potencia máxima de 288 W. Diseñada para aplicaciones industriales exigentes, ofrece una entrada de voltaje automático 120/230 V AC con rango amplio de operación desde 85-132 V y 170-264 V. Cuenta con aislamiento galvánico entre entrada y salida, protección contra cortocircuitos y sobretensiones, y eficiencia del 90%. Su construcción robusta incluye montaje en riel DIN y certificaciones internacionales como CE, UL, UKCA y EAC para cumplimiento global.

Características Generales

  • Serie: SITOP PSU100S
  • Tipo de Entrada: 1-fase AC
  • Voltaje de Salida: 24 VDC ajustable (22.8-28V)
  • Corriente de Salida: 10 A (12 A hasta +45°C)
  • Potencia Activa: 288 W típica
  • Eficiencia: 90%
  • Protección IP: IP20
  • Montaje: Riel DIN EN 60715
  • Paralelización: Hasta 2 unidades
  • Certificaciones: CE, UL, UKCA, EAC, BIS, CB
Especificaciones de Entrada
  • Voltaje de Entrada: 120/230 V AC automático
  • Rango 1: 85-132 V AC
  • Rango 2: 170-264 V AC
  • Frecuencia: 47-63 Hz
  • Corriente de Entrada: 4.49 A @120V / 1.91 A @230V
  • Corriente de Arranque: 60 A máximo @25°C
  • Protección de Fusible: T 6.3 A/250 V
  • MCB Recomendado: 10 A característica C
  • Tiempo de Buffer: 20 ms mínimo
Especificaciones de Salida
  • Voltaje de Salida: 24 VDC regulado
  • Ajuste: 22.8-28 V via potenciómetro
  • Tolerancia: 3% total
  • Precisión de Regulación: 0.1% (variación entrada)
  • Ripple Residual: 150 mV máximo / 20 mV típico
  • Pico de Voltaje: 240 mV máximo / 160 mV típico
  • Corriente Cortocircuito: 32 A típico
  • Sobrecarga: 150% Iout por 5s/min
  • LED Indicador: Verde 24V OK
  • Contacto Relay: NC 60 VDC/0.3 A
Físicas y Eléctricas
  • Dimensiones: 70 × 125 × 120 mm
  • Ancho Montaje: 70 mm × 225 mm
  • Espaciado Requerido: Top/Bottom: 50 mm
  • Peso Neto: 0.8 kg
  • Temperatura Operación: -25°C a +70°C
  • Humedad: 5-95% sin condensación
  • Pérdida de Potencia: 25 W típica
  • Corriente de Fuga: 3.5 mA máximo
  • MTBF: 1,614,510 h @40°C
  • Clase de Protección: Clase I
Conexiones y Certificaciones
  • Entrada: L, N, PE - 0.5-2.5 mm²
  • Salida: +, - - 0.5-2.5 mm²
  • Contactos Auxiliares: 2 terminales alarmas
  • Contacto Señalización: 2 terminales
  • Certificaciones EMC: EN 55022 Class B
  • Armónicos: EN 61000-3-2
  • Inmunidad: EN 61000-6-2
  • Aprobación Marina: BV, DNV
  • Declaración Ambiental: Sí
  • GWP Total: 699.2 kg CO2 eq

Documentación

  •  Technical Product Detail Page
  •  Industry Mall
  • TIA Selection Tool
  •  SITOP Power Supplies

Utilidades

  •  CAx-Download-Manager
  •  Industry Online Support
  •  Industrial Cybersecurity
  •  Cybersecurity RSS Feed
Recursos adicionales
  • 6EP13342BA20_datasheet_enpdf
Recursos adicionales

Especificaciones

Marca SIEMENS
