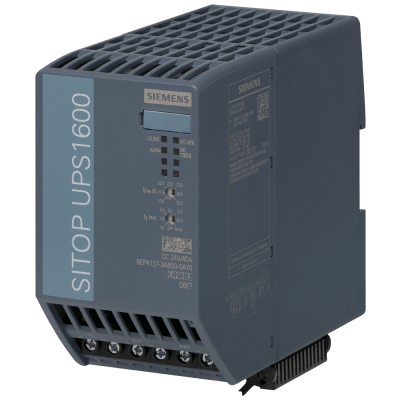

Fuente de Poder Ininterrumpible UPS / 24 V DC / 40 A / 1600 W / Buffering Ajustable / IP20 / Certificaciones UL-UKCA-CE
6EP4137-3AB00-0AY0
-
Marca
Siemens modelo: 6EP4137-3AB00-0AY0
El SITOP UPS1600 es una fuente de poder ininterrumpible de alta eficiencia diseñada para aplicaciones industriales críticas. Este sistema UPS DC proporciona alimentación de respaldo de 24 V DC con capacidad de 40 A y 1600 W, garantizando continuidad operativa durante cortes de energía. Cuenta con protección contra polaridad inversa tanto en la entrada como en la batería, y ofrece múltiples modos de operación ajustables mediante interruptor rotativo. La unidad está certificada para uso industrial con aprobaciones UL, CE, UKCA y clasificaciones marítimas ABS/DNV, siendo ideal para automatización industrial, control de procesos y aplicaciones marinas.
Características Generales
- Tipo: Fuente de poder ininterrumpible UPS DC
- Modelo: SITOP UPS1600 40A
- Voltaje Entrada: 24 V DC (21-29 V DC)
- Voltaje Salida: 24 V DC
- Corriente Salida: 40 A nominal (0-120 A operación)
- Potencia: 960 W activa típica
- Eficiencia: 98.5% típica
- Protección IP: IP20
- Montaje: Riel DIN EN 60715
Especificaciones Eléctricas
- Voltaje Entrada: 21-29 V DC
- Voltaje Buffer Ajustable: 21-25 V DC (7 niveles)
- Corriente Entrada: 46 A máximo
- Corriente Salida: 40 A nominal, 120 A pico
- Corriente Carga: 0.1 A, 5 A
- Retardo Arranque: 60 ms típico
- Rise Time: 60 ms típico
- Pérdidas: 15 W típicas
- Cortocircuito: Protegido (3x I nominal 30 ms/min)
Buffering y Batería
- Tipo Almacenamiento: Con baterías
- Tiempo Buffer Ajustable: 0.5 min, 1 min, 2 min, 5 min, 10 min, 20 min, máximo
- Voltaje Buffer Mode: 18.5-27 V DC
- Protección Polaridad: Entrada y batería
- Eficiencia Buffer: 98.5% típica
Indicadores y Monitoreo
- LED Normal: Verde (OK)
- LED Alarma: Rojo (alarm)
- LED Buffer: Amarillo (Bat)
- LED Batería >85%: Verde
- Contactos Flotantes: Bat/OK, Alarm/Bat, Bat >85%
- Capacidad Contactos: DC 60V/1A, AC 30V/1A
Físicas y Conexiones
- Dimensiones: 70 × 139 × 150 mm
- Peso Neto: 0.65 kg
- Montaje: Riel DIN 35x7.5/15 mm
- Espaciado: 50 mm superior/inferior
- Conexión Entrada: 2 terminales 0.5-16 mm²
- Conexión Salida: 2 terminales 0.5-16 mm²
- Conexión Batería: 2 terminales 0.5-16 mm²
- Conexión Control: 14 terminales 0.2-1.5 mm²
Ambientales y Certificaciones
- Temperatura Operación: -25°C a +70°C
- Temperatura Almacenamiento: -40°C a +85°C
- Humedad: 5-95% sin condensación
- Clase Protección: III
- Aislación Galvánica: No
- MTBF: 372,738 horas a 40°C
- Certificaciones: CE, UL, UKCA, EAC, CB
- Marítimo: ABS, DNV
- EPD: Declaración Ambiental de Producto
Contenido del Paquete
- Módulo UPS SITOP UPS1600
- Documentación técnica
*Módulo de batería se vende por separado
Documentación
- Technical Product Detail Page
- Industry Mall
- TIA Selection Tool
Accesorios
- Módulo de Batería (separado)
Utilidades
- SITOP Power Supplies
- Industry Online Support
- CAx-Download-Manager
Recursos adicionales
- 6EP41373AB000AY0_datasheet_enpdf
Recursos adicionales
Especificaciones
| Marca | SIEMENS |
