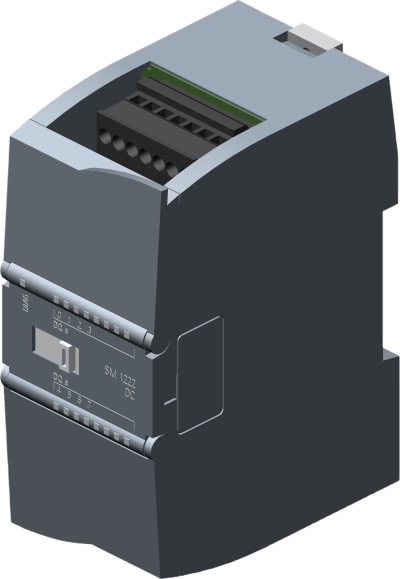

Módulo Digital de Salida SM 1222 / 8 Salidas DO 24V DC / Transistor 0.5A / Protección IP20 / Aprobaciones Globales / Potencial de Calentamiento Global 68.6 kg CO2 eq

Módulo Digital de Salida SM 1222 / 8 Salidas DO 24V DC / Transistor 0.5A / Protección IP20 / Aprobaciones Globales / Potencial de Calentamiento Global 68.6 kg CO2 eq

(0 reseña)
6ES7222-1BF32-0XB0
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 5,703.95 $ 5,703.95 IVA incluido
$ 4,917.20 IVA incluido

Siemens modelo: 6ES7222-1BF32-0XB0

El módulo digital de salida SM 1222 es un componente esencial del sistema de automatización SIMATIC S7-1200, diseñado para aplicaciones industriales que requieren 8 salidas digitales de 24V DC con capacidad de conmutación de 0.5A. Este módulo ofrece alta precisión con tiempos de conmutación de 50µs (0 a 1) y 200µs (1 a 0), garantizando un rendimiento confiable en entornos industriales exigentes. Cuenta con protección IP20 y está certificado para operar en temperaturas desde -20°C hasta 60°C, con amplias aprobaciones globales incluyendo CE, CSA, UL, FM y certificaciones marítimas. El diseño modular permite integración sencilla con el bus de backplane del sistema S7-1200, consumiendo solo 120mA a 5V DC con una pérdida de potencia típica de 1.5W.

Características Generales

  • Tipo de Producto: SM 1222, DQ 8x24 V DC/0.5 A
  • Número de Salidas Digitales: 8
  • Voltaje de Salida Nominal: 24 V DC
  • Corriente de Salida: 0.5 A
  • Protección IP: IP20
  • Temperatura de Operación: -20°C a 60°C
  • Consumo del Bus: 120 mA a 5V DC
  • Pérdida de Potencia: 1.5 W típico
Especificaciones Eléctricas
  • Rango de Voltaje de Alimentación: 20.4 V a 28.8 V DC
  • Corriente desde Backplane Bus: 120 mA máx. a 5V DC
  • Pérdida de Potencia: 1.5 W típico
  • Salidas en Grupos de: 1
  • Protección contra Cortocircuito: No (proveer externamente)
  • Limitación Voltaje Inductivo: típ. (L+) -48 V
  • Capacidad de Conmutación Resistiva: 0.5 A máx.
  • Capacidad de Conmutación Lámpara: 5 W máx.
  • Voltaje Señal '0': 0.1 V máx. (con carga 10 kOhm)
  • Voltaje Señal '1': 20 V DC mín.
  • Corriente Residual Señal '0': 10 µA máx.
  • Retardo '0' a '1': 50 µs máx.
  • Retardo '1' a '0': 200 µs máx.
  • Corriente Total por Grupo: 4 A máx. (hasta 50°C)
Físicas y Ambientales
  • Ancho: 45 mm
  • Alto: 100 mm
  • Profundidad: 75 mm
  • Peso: 180 g aprox.
  • Material del Enclosure: Plástico
  • Temperatura Operación Horizontal: -20°C a 60°C
  • Temperatura Operación Vertical: -20°C a 50°C
  • Temperatura Almacenamiento/Transporte: -40°C a 70°C
  • Humedad Relativa: 95% máx. a 25°C sin condensación
  • Altura de Caída Libre: 0.3 m máx. (5 veces en empaque)
  • Presión Aire Almacenamiento: 660 hPa a 1080 hPa
  • Cambio de Temperatura Permisible: 5°C a 55°C, 3°C/minuto
Certificaciones y Aprobaciones
  • CE Mark: Sí
  • CSA Approval: Sí
  • UL Approval: Sí
  • cULus: Sí
  • FM Approval: Sí
  • RCM (C-TICK): Sí
  • KC Approval: Sí
  • Marine Approval: Sí
  • Declaración Ambiental de Producto: Sí
  • Potencial Calentamiento Global Total: 68.6 kg CO2 eq
  • Potencial Calentamiento Global Producción: 8.16 kg CO2 eq
  • Potencial Calentamiento Global Operación: 60.7 kg CO2 eq
  • Potencial Calentamiento Global Fin de Vida: -0.334 kg CO2 eq
Características Técnicas
  • Longitud Cable Blindado: 500 m máx.
  • Longitud Cable No Blindado: 150 m máx.
  • Alarma de Diagnóstico: Sí
  • LEDs de Estado: Sí (para estado de salidas)
  • Aislamiento entre Canales: 1 (en grupos)
  • Aislamiento Canales-Backplane: 500 V AC
  • Conector Frontal Requerido: Sí
  • Clasificación eClass: Múltiples versiones (6-14)
  • Clasificación ETIM: Múltiples versiones (7-10)
  • Clasificación IDEA: 4 (3566)
  • Clasificación UNSPSC: 15 (32-15-17-05)
Recursos adicionales
  • 6ES72221BF320XB0_datasheet_en.cleaned.pdf
  • Guia_Rapida_Seleccion_y_Configuracion_SIMATIC_S7-1200.pdf
  • s71200_system_manual_es-ES_es-ES.pdf
Recursos adicionales

Especificaciones

Marca SIEMENS
