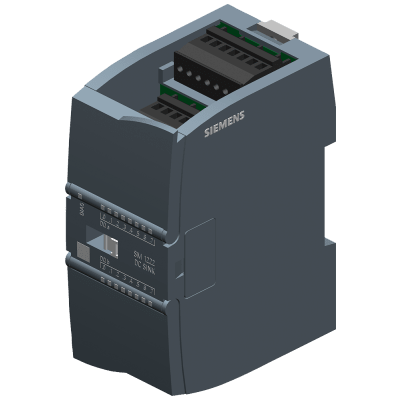

Módulo Digital Salida SM 1222 / 16 DO 24 V DC / Sourcing (Sinking Output) / NPN Transistor 0.5 A / Protección IP20 / Certificaciones Internacionales

Módulo Digital Salida SM 1222 / 16 DO 24 V DC / Sourcing (Sinking Output) / NPN Transistor 0.5 A / Protección IP20 / Certificaciones Internacionales

(0 reseña)
6ES7222-1BH32-1XB0
  • Marca
Contacta con nosotros
Precio
$ 9,162.68 $ 9,162.68
$ 7,898.86
IVA incluido
$ 0.00 / Piezas

Siemens modelo: 6ES7222-1BH32-1XB0

Módulo de salida digital SM 1222 para sistema SIMATIC S7-1200 con 16 salidas digitales de 24 V DC en configuración sinking output (NPN transistor). Diseñado para aplicaciones industriales que requieren alta densidad de salidas con capacidad de conmutación de 0.5 A por canal. El módulo ofrece protección contra sobretensiones inductivas hasta 45 V típico y requiere protección externa contra cortocircuitos. Compatible con instalaciones horizontales y verticales en rangos de temperatura extendidos, cuenta con indicadores LED de diagnóstico y soporta cableado blindado hasta 500 metros. Certificado para aplicaciones marítimas y ubicaciones peligrosas con múltiples aprobaciones internacionales.

Características Generales

  • Tipo de Producto: SM 1222, DO 16x 24 V DC/0.5 A Sink
  • Familia: SIMATIC S7-1200
  • Configuración Salida: Current-sinking (Sinking Output)
  • Tipo Transistor: NPN
  • Protección IP: IP20
  • Material Enclosure: Plástico
  • Conector Frontal: Requerido
Especificaciones Eléctricas
  • Voltaje Alimentación: 20.4 - 28.8 V DC
  • Consumo Bus: 140 mA max (5 V DC)
  • Pérdida Potencia: 2.5 W typ
  • Número Salidas: 16 digitales
  • Agrupación: 1 canal por grupo
  • Corriente Salida: 0.5 A rated
  • Corriente Residual: 75 µA max
  • Voltaje Salida Rated: 24 V DC
  • Voltaje Señal \"0\": L+ minus 0.75 V DC
  • Voltaje Señal \"1\": min 0.5 V
  • Protección Cortocircuito: Externa requerida
  • Limitación Voltaje Inductivo: 45 V typ
  • Capacidad Carga Resistiva: 0.5 A max
  • Capacidad Carga Lámpara: 5 W max
  • Retardo Salida (0→1): 20 µs max
  • Retardo Salida (1→0): 350 µs max
  • Corriente Total por Grupo: 8 A max (50°C)
Físicas y Ambientales
  • Dimensiones: 45 x 100 x 75 mm (WxHxD)
  • Peso: 220 g aprox
  • Temperatura Operación: -20°C a 60°C
  • Temperatura Horizontal: -20°C a 60°C
  • Temperatura Vertical: -20°C a 50°C
  • Cambio Temperatura: 3°C/min (5°C a 55°C)
  • Temperatura Almacenamiento: -40°C a 70°C
  • Humedad Relativa: 95% max (25°C sin condensación)
  • Presión Almacenamiento: 660 - 1080 hPa
  • Longitud Cable Blindado: 500 m max
  • Longitud Cable No Blindado: 150 m max
  • Aislamiento Potencial: 500 V AC
Diagnóstico y Certificaciones
  • Alarma Diagnóstico: Sí
  • LED Estado Salidas: Sí
  • CE Mark: Sí
  • CSA Approval: Sí
  • UL Approval: Sí
  • cULus: Sí
  • FM Approval: Sí
  • RCM (C-TICK): Sí
  • KC Approval: Sí
  • Marine Approval: Sí
  • China RoHS: Sí
  • IECEx: Sí
  • CCC-Ex: Sí
  • EAC: Sí
  • DNV: Sí
  • PARS: Sí

Clasificaciones

  •  eClass: 14, 12, 9.1, 9, 8, 7.1, 6 (27-24-22-04)
  •  ETIM: 10, 9, 8, 7 (EC001419)
  •  IDEA: 4, 3566
  •  UNSPSC: 15, 32-15-17-05
Recursos adicionales
  • 6ES72221BH321XB0_datasheet_enpdf
Recursos adicionales

Especificaciones

Marca SIEMENS
