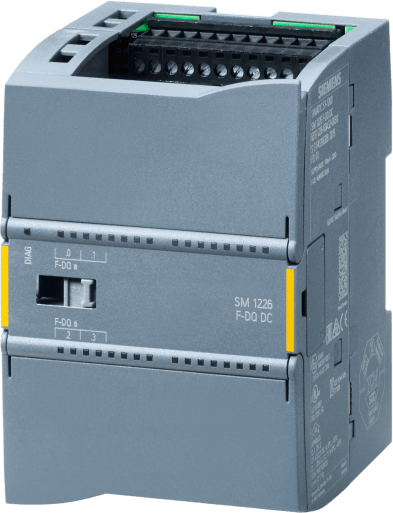

Módulo Digital de Seguridad SM 1226 / 4 Salidas 24V DC 2A / PROFIsafe SIL3 PL e / 70 mm Ancho / IP20 / cULus FM ATEX

Módulo Digital de Seguridad SM 1226 / 4 Salidas 24V DC 2A / PROFIsafe SIL3 PL e / 70 mm Ancho / IP20 / cULus FM ATEX

(0 reseña)
6ES7226-6DA32-0XB0
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 11,449.10 $ 11,449.10 IVA incluido
$ 9,869.91 IVA incluido

Siemens modelo: 6ES7226-6DA32-0XB0

El módulo digital de seguridad SM 1226 F-DQ es un dispositivo de salida digital certificado para aplicaciones de seguridad funcional hasta SIL 3 según IEC 61508 y Performance Level e (PL e) según ISO 13849-1. Este módulo ofrece 4 salidas digitales de 24V DC con capacidad de 2A cada una, diseñado para integración en sistemas de automatización SIMATIC S7-1200. Cuenta con protección contra cortocircuitos, diagnóstico LED integrado y opera en un rango de temperatura de 0°C a 55°C. Su diseño compacto de 70 mm de ancho permite optimización de espacio en armarios de control, siendo ideal para aplicaciones industriales que requieren los más altos niveles de seguridad funcional.

Características Generales

  • Tipo de Producto: SM 1226 F-DQ 4x 24 VDC
  • Número de Salidas Digitales: 4
  • Agrupamiento: 1 por grupo
  • Protección contra Cortocircuitos: Sí
  • Grado de Protección: IP20
  • Material del Enclosure: Plástico
  • LED de Diagnóstico: Sí para estado de salidas
Especificaciones Eléctricas
  • Voltaje de Alimentación: 20.4 V - 28.8 V DC
  • Power Supply NEC Class 2: No requerido
  • Corriente desde Backplane: 125 mA max (5V DC)
  • Corriente desde L+: 170 mA max
  • Pérdida de Potencia: 8 W típico
  • Voltaje de Salida: 24 V DC nominal
  • Corriente de Salida (1): 2 A nominal (10 mA - 2.4 A max)
  • Corriente Residual (0): 0.5 mA max (P-switch y M-switch)
  • Capacidad de Conmutación Resistiva: 30 Hz max
  • Capacidad de Conmutación Lámpara: 10 Hz max
Seguridad Funcional
  • Performance Level (ISO 13849-1): PL e, Categoría 4
  • SIL (IEC 61508): SIL 3
  • PFDavg (Low Demand): < 1.00E-05
  • PFH (High Demand): < 4.00E-09
  • Protocolo de Seguridad: PROFIsafe
Dimensiones y Ambiente
  • Ancho: 70 mm
  • Alto: 100 mm
  • Profundidad: 75 mm
  • Peso: 270 g aprox.
  • Temperatura Operación: 0°C - 55°C
  • Temperatura Almacenamiento: -40°C - 70°C
  • Cambio Temperatura Permisible: 3°C/minuto (5°C-55°C)
  • Humedad Relativa: 95% max a 25°C
  • Altura de Caída: 0.3 m max (5 veces)
Cableado y Certificaciones
  • Longitud Cable Blindado: 200 m max
  • Longitud Cable No Blindado: 200 m max
  • Certificaciones: CE, cULus, FM, ATEX, IECEx, RCM
  • Presión Aire Almacenamiento: 660 hPa - 1080 hPa
  • China RoHS: Cumplimiento
  • EMV: Para uso en locaciones peligrosas

Clasificaciones

  • eClass 14: 27-24-22-04
  • eClass 12: 27-24-22-04
  • eClass 9.1: 27-24-22-04
  • eClass 9: 27-24-22-04
  • eClass 8: 27-24-22-04
  • eClass 7.1: 27-24-22-04
  • eClass 6: 27-24-22-04
  • ETIM 10: EC001419
  • ETIM 9: EC001419
  • ETIM 8: EC001419
  • ETIM 7: EC001419
  • IDEA 4: 3566
  • UNSPSC 15: 32-15-17-05
Recursos adicionales
  • 6ES72266DA320XB0_datasheet_en.cleaned.pdf
  • Guia_Rapida_Seleccion_y_Configuracion_SIMATIC_S7-1200.pdf
  • s71200_system_manual_es-ES_es-ES.pdf
Recursos adicionales

Especificaciones

Marca SIEMENS
