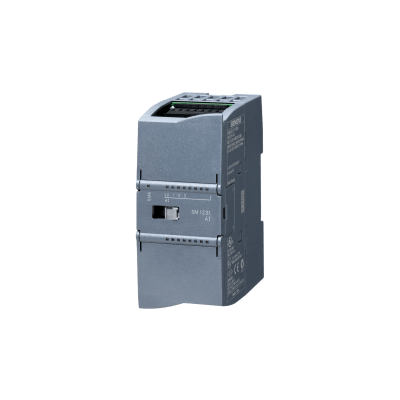

Tarjeta de Entrada Analogica / 4 Canales Termopar / 24 VDC / Resolución 15 bit / Termopares J-K-T-E-R-S-N-C-TXK / Compensación Temperatura / IP20

Tarjeta de Entrada Analogica / 4 Canales Termopar / 24 VDC / Resolución 15 bit / Termopares J-K-T-E-R-S-N-C-TXK / Compensación Temperatura / IP20

(0 reseña)
6ES7231-5QD32-0XB0
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 16,586.02 $ 16,586.02 IVA incluido
$ 14,298.29 IVA incluido

Siemens modelo: 6ES7231-5QD32-0XB0

Tarjeta de entrada analógica de 4 canales para termopares, diseñada para aplicaciones industriales en entornos exigentes. Ofrece una resolución de 15 bits con soporte para múltiples tipos de termopares (J, K, T, E, R, S, N, C, TXK/XK(L)), protección IP20 y compensación de temperatura integrada. Con una tensión de alimentación de 24 VDC y consumo de corriente de 40 mA, está diseñada para integración en sistemas de automatización SIMATIC S7-1200. Incorpora funciones de diagnóstico y alarma para monitoreo de estado y detección de fallas en la conexión de termopares.

Características Generales

  • Tipo de Producto: Tarjeta de Entrada Analógica para Termopares
  • Marca: Siemens
  • Modelo: 6ES7231-5QD32-0XB0
  • Alimentación: 24 VDC
  • Consumo de Corriente: 40 mA
  • Consumo desde Bus 5V: 80 mA
  • Pérdida de Potencia: 1.5 W
  • Grado de Protección: IP20
  • Certificaciones: CE, CSA, UL, cULus, FM, RCM, KC, Marítimas
  • Conector Frontal: Requerido
  • Material: Plástico
Especificaciones de Entrada
  • Entradas Analógicas: 4 canales para termopares
  • Tensión Máxima: ±35 V (límite de destrucción)
  • Rango de Tensión: ±80 mV
  • Resistencia de Entrada: ≥1 MOhm
  • Tipos de Termopares: J, K, T, E, R, S, N, C, TXK/XK(L)
  • Compensación de Temperatura: No parametrizable
  • Principio de Medición: Integrador
Características Técnicas
  • Resolución: 15 bits (con signo)
  • Rechazo de Interferencia: 85 dB a 50/60/400 Hz
  • Exactitud a 25°C: ±0.1% del rango de entrada
  • Exactitud a 55°C: ±0.2% del rango total
  • Repetibilidad: ±0.5% en estado estable a 25°C
  • Rechazo en Modo Común: 120 dB
  • Temperatura de Operación: -20°C a +60°C
  • Temperatura Almacenamiento: -40°C a +70°C
Físicas y Eléctricas
  • Dimensiones: 45 mm (Ancho) x 100 mm (Alto) x 75 mm (Profundidad)
  • Peso: 180 g
  • Presión Atmosférica Operación: 795 a 1080 hPa
  • Presión Atmosférica Almacenamiento: 660 a 1080 hPa
  • Humedad Relativa: Hasta 95% a 25°C sin condensación

Documentación

  • Ficha Técnica

Accesorios

  • Conectores Frontales

Utilidades

  • Herramienta de Diagnóstico
Recursos adicionales
  • 6ES72315QD320XB0_datasheet_en.pdf
Recursos adicionales

Especificaciones

Marca SIEMENS
