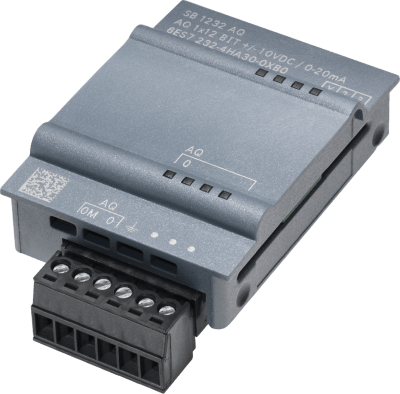

Módulo de Salida Analógica / SIMATIC S7-1200 / SB 1232 / 1 Salida Analógica / +/-10V DC 12-bit o 0-20mA 11-bit / Aislado Diferencial / Diagnósticos LED

Módulo de Salida Analógica / SIMATIC S7-1200 / SB 1232 / 1 Salida Analógica / +/-10V DC 12-bit o 0-20mA 11-bit / Aislado Diferencial / Diagnósticos LED

(0 reseña)
6ES7232-4HA30-0XB0
  • Marca
Contacta con nosotros
Precio
$ 5,074.68 $ 5,074.68
$ 4,374.72
IVA incluido
$ 0.00 / Piezas

Siemens modelo: 6ES7232-4HA30-0XB0

El módulo de salida analógica SB 1232 para el sistema SIMATIC S7-1200 proporciona una salida analógica de alta precisión con configuración flexible de voltaje o corriente. Diseñado para aplicaciones industriales exigentes, ofrece resolución de 12 bits para señales de voltaje (±10V DC) y 11 bits para señales de corriente (0-20mA). El módulo cuenta con aislamiento diferencial y capacidades avanzadas de diagnóstico mediante indicadores LED. Compatible con instalaciones en ambientes industriales severos, incluye certificaciones internacionales para uso en atmósferas explosivas y aplicaciones marítimas.

Características Generales

  • Tipo de Producto: SB 1232, AQ 1x12 bit
  • Salidas Analógicas: 1
  • Entradas Analógicas: 0
  • Rangos de Salida Voltaje: -10 V to +10 V
  • Rangos de Salida Corriente: 0 to 20 mA
  • Principio de Conversión: Diferencial
  • Diagnósticos: Sí, con LED de estado
  • Alarmas: Sí
Especificaciones Técnicas
  • Resolución Voltaje: 12 bit (con signo)
  • Resolución Corriente: 11 bit
  • Tiempo Ciclo Voltaje: 300 μS (R), 750 μS (1 uF)
  • Tiempo Ciclo Corriente: 600 ms (1 mH); 2 ms (10 mH)
  • Impedancia Carga Voltaje: min. 1 000 Ω
  • Impedancia Carga Corriente: max. 600 Ω
  • Longitud Cable: 100 m (shielded, twisted pair)
  • Error Temperatura: 25 °C ±0.5%, to 55 °C ±1%
Eléctricas y Físicas
  • Alimentación Bus: 5 V DC, 15 mA typ.
  • Corriente Transmisores: max. 25 mA
  • Pérdida Potencia: 1.5 W typ.
  • Dimensiones: 38 x 62 x 21 mm
  • Peso: 40 g approx.
  • Material Carcasa: Plástico
  • Altura Caída: 0.3 m max. (5 veces)
Ambientales
  • Temp. Operación: -20 °C to 60 °C
  • Temp. Vertical: -20 °C to 50 °C
  • Temp. Almacenamiento: -40 °C to 70 °C
  • Humedad Relativa: 95% at 25°C sin condensación
  • Presión Aire: 660 hPa to 1 080 hPa
  • Concentración Contaminantes: SO₂: < 0.5 ppm; H₂S: < 0.1 ppm
Certificaciones
  • CE Mark: Sí
  • CSA Approval: Sí
  • UL Approval: Sí
  • cULus: Sí
  • FM Approval: Sí
  • RCM (C-TICK): Sí
  • KC Approval: Sí
  • Marine Approval: Sí
  • China RoHS: Sí
Aprobaciones Marítimas
  • ABS (American Bureau of Shipping)
  • BV (Bureau Veritas)
  • DNV (Det Norske Veritas)
  • NK (Nippon Kaiji Kyokai)
  • PRS (Polish Register of Shipping)
  • RINA (Registro Italiano Navale)
  • RMRS (Russian Maritime Register)
  • CCS (China Classification Society)
Clasificaciones
  • eClass 14: 27-24-22-01
  • eClass 12: 27-24-22-01
  • eClass 9.1: 27-24-22-01
  • eClass 9: 27-24-22-01
  • eClass 8: 27-24-22-01
  • eClass 7.1: 27-24-22-01
  • eClass 6: 27-24-22-01
  • ETIM 10: EC001420
  • ETIM 9: EC001420
  • ETIM 8: EC001420
  • ETIM 7: EC001420
  • IDEA 4: 3562
  • UNSPSC 15: 32-15-17-05

Aprobaciones Explosivas

  • ATEX
  • IECEx
  • FM
  • UL
  • CCC-Ex
Recursos adicionales
  • 6ES72324HA300XB0_datasheet_en.cleaned.pdf
  • Guia_Rapida_Seleccion_y_Configuracion_SIMATIC_S7-1200.pdf
  • s71200_system_manual_es-ES_es-ES.pdf
Recursos adicionales

Especificaciones

Marca SIEMENS
