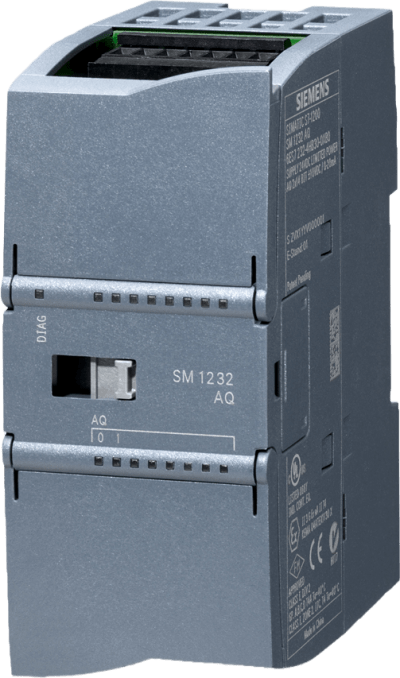

Módulo Analógico de Salida SM 1232 / 4 Salidas AO / +/-10V 14-bit / 0-20mA 4-20mA 13-bit / IP20 / Diagnósticos Avanzados / Aprobaciones Globales

Módulo Analógico de Salida SM 1232 / 4 Salidas AO / +/-10V 14-bit / 0-20mA 4-20mA 13-bit / IP20 / Diagnósticos Avanzados / Aprobaciones Globales

(0 reseña)
6ES7232-4HD32-0XB0
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 19,864.36 $ 19,864.36 IVA incluido
$ 17,124.45 IVA incluido

Siemens modelo: 6ES7232-4HD32-0XB0

El módulo analógico de salida SM 1232 es un componente esencial del sistema SIMATIC S7-1200 diseñado para aplicaciones de automatización industrial que requieren señales de control precisas. Cuenta con 4 salidas analógicas configurables que pueden operar en modo voltaje (±10V con resolución de 14 bits) o corriente (0-20mA/4-20mA con resolución de 13 bits). El módulo incorpora funciones avanzadas de diagnóstico que incluyen monitoreo de tensión de alimentación, detección de rotura de cable y protección contra cortocircuitos. Con múltiples certificaciones internacionales y construcción robusta para ambientes industriales, este módulo ofrece alta precisión con error básico de ±0.3% a 25°C y excelente inmunidad a interferencias.

Características Generales

  • Designación del producto: SM 1232, AQ 4x14 bit
  • Tensión de alimentación: 24 V DC
  • Consumo de corriente: 45 mA (típico)
  • Consumo desde bus: 80 mA a 5 V DC (típico)
  • Pérdida de potencia: 1.5 W (típico)
  • Grado de protección: IP20
  • Peso aproximado: 180 g
Especificaciones de Salida
  • Número de salidas: 4 (corriente o voltaje)
  • Rango voltaje: -10 V a +10 V
  • Rango corriente: 0 a 20 mA
  • Impedancia carga voltaje: mínimo 1 000 Ω
  • Impedancia carga corriente: máximo 600 Ω
  • Longitud cable: 100 m máximo (apantallado, par trenzado)
  • Resolución voltaje: 14 bits con signo
  • Resolución corriente: 13 bits
Precisión y Errores
  • Error básico voltaje: ±0.3% del rango de salida
  • Error básico corriente: ±0.3% del rango de salida
  • Error por temperatura: ±0.3% a 25°C, ±0.6% a 55°C
  • Supresión modo común: máximo 12 V
  • Frecuencia interferencia: f = n x (f1 ± 1%)
Diagnósticos y Alarmas
  • Función de alarmas: Sí
  • Función de diagnóstico: Sí
  • Alarma de diagnóstico: Sí
  • Monitoreo tensión alimentación: Sí
  • Detección rotura de cable: Sí
  • Detección cortocircuito: Sí
  • LED estado salidas: Sí
  • LED mantenimiento: Sí
Físicas y Eléctricas
  • Alimentación: 24 V DC
  • Dimensiones: 45 x 100 x 75 mm (An x Al x Pr)
  • Peso: 180 g
  • Material carcasa: Plástico
  • Conector frontal requerido: Sí
  • Altura caída libre: 0.3 m (5 veces en empaque)
Condiciones Ambientales
  • Temp. operación: -20°C a 60°C (horizontal)
  • Temp. operación vertical: -20°C a 50°C
  • Temp. almacenamiento: -40°C a 70°C
  • Humedad relativa: 95% a 25°C sin condensación
  • Presión operación: 795 hPa a 1 080 hPa
  • Presión almacenamiento: 660 hPa a 1 080 hPa
  • Concentración contaminantes: SO₂ < 0.5 ppm, H₂S < 0.1 ppm
Certificaciones y Aprobaciones
  • CE: Sí
  • CSA: Sí
  • UL: Sí
  • cULus: Sí
  • FM: Sí
  • RCM (C-TICK): Sí
  • KC: Sí
  • Aprobación marina: Sí
  • China RoHS: Declaración del fabricante
Huella Ecológica
  • Declaración ambiental: Sí
  • Potencial calentamiento global: 36.4 kg CO₂ eq
  • Durante producción: 7.46 kg CO₂ eq
  • Durante operación: 29.1 kg CO₂ eq
  • Fin ciclo vida: -0.18 kg CO₂ eq
Clasificaciones
  • eClass 14: 27-24-22-01
  • eClass 12: 27-24-22-01
  • eClass 9.1: 27-24-22-01
  • eClass 9: 27-24-22-01
  • eClass 8: 27-24-22-01
  • eClass 7.1: 27-24-22-01
  • eClass 6: 27-24-22-01
  • ETIM 10: EC001420
  • ETIM 9: EC001420
  • ETIM 8: EC001420
  • ETIM 7: EC001420
  • IDEA 4: 3562
  • UNSPSC 15: 32-15-17-05
Aplicaciones Especiales
  • Ubicaciones peligrosas FM: Sí
  • Aplicación marítima: Sí
  • CCC-Ex: Aplicación marítima
  • NK (Nippon Kaiji Kyokai): Aplicación marítima
  • CCS (China Classification Society): Aplicación marítima
Recursos adicionales
  • 6ES72324HD320XB0_datasheet_en.cleaned.pdf
  • Guia_Rapida_Seleccion_y_Configuracion_SIMATIC_S7-1200.pdf
  • s71200_system_manual_es-ES_es-ES.pdf
