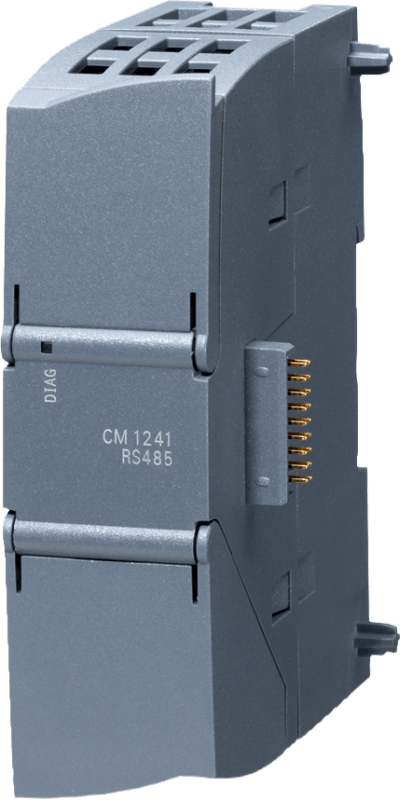

Módulo de Comunicación SIMATIC S7-1200 / CM 1241 RS422/485 / 9-pole D-sub / Freeport / Modbus RTU Master/Device / USS Protocol / 24 VDC / IP20

Módulo de Comunicación SIMATIC S7-1200 / CM 1241 RS422/485 / 9-pole D-sub / Freeport / Modbus RTU Master/Device / USS Protocol / 24 VDC / IP20

(0 reseña)
6ES7241-1CH32-0XB0
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 6,684.52 $ 6,684.52 IVA incluido
$ 5,762.52 IVA incluido

Siemens modelo: 6ES7241-1CH32-0XB0

El módulo de comunicación CM 1241 RS422/485 para el sistema SIMATIC S7-1200 proporciona interfaz serial robusta para aplicaciones industriales. Este módulo soporta protocolos estándar de la industria incluyendo Freeport, Modbus RTU (maestro y esclavo), y USS para control de variadores. Diseñado para operar en entornos industriales exigentes, cuenta con certificaciones globales y protección IP20. La interfaz RS422/485 permite conexiones punto a punto con distancias de hasta 1000 metros, ideal para integración con dispositivos de campo y sistemas de automatización.

Características Generales

  • Tipo de Producto: CM 1241 RS 422 / 485
  • Interfaz: RS 422 / 485 (X.27)
  • Conector: 9-pole D-sub (socket)
  • Protocolos Integrados: Freeport, ASCII, Modbus RTU Master, Modbus RTU Device, USS
  • Diagnósticos: LEDs de estado
  • Protección: IP20
Especificaciones Eléctricas
  • Tensión Nominal (DC): 24 V
  • Rango Permisible (DC): 20.4 V - 28.8 V
  • Consumo Máximo: 220 mA
  • Fuente: Backplane bus 5 V DC
  • Pérdida de Potencia: 1.1 W (típico)
Comunicación Serial
  • Número de Interfaces: 1
  • Longitud Máx. Cable: 1000 m
  • Freeport: Sí
  • ASCII: Sí (library function)
  • Modbus RTU Master: Sí
  • Modbus RTU Device: Sí
  • USS: Sí (library function)
Protocolos Detallados
  • Freeport/3964(R): Telegrama 1 kB, 7/8 bits, 1-2 stop bits
  • Paridad: None, even, odd, mark, space
  • Modbus RTU Master: Direcciones 1-49999
  • Dispositivos Máx.: 247 (32 por segmento)
  • Modbus RTU Device: Direcciones 1-49999
Ambiente y Físicas
  • Protección: IP20
  • Temp. Operación: -20°C a 60°C
  • Temp. Vertical Máx.: 50°C
  • Temp. Almacenamiento: -40°C a 70°C
  • Humedad: 95% (25°C sin condensación)
  • Presión Operación: 795-1080 hPa
  • Altura Caída: 0.3 m (5 veces)
Dimensiones y Peso
  • Ancho: 30 mm
  • Alto: 100 mm
  • Profundidad: 75 mm
  • Peso Aprox.: 155 g
Certificaciones
  • CE Mark
  • CSA Approval
  • UL Approval
  • cULus
  • FM Approval
  • RCM (C-TICK)
  • KC Approval
  • Marine Approval

Clasificaciones

  • eClass 14: 27-24-22-08
  • eClass 12: 27-24-22-08
  • eClass 9.1: 27-24-22-08
  • eClass 9: 27-24-22-08
  • eClass 8: 27-24-22-08
  • eClass 7.1: 27-24-22-08
  • eClass 6: 27-24-22-08
  • ETIM 10: EC001423
  • ETIM 9: EC001423
  • ETIM 8: EC001423
Recursos adicionales
  • 6ES72411CH320XB0_datasheet_en.cleaned.pdf
  • Guia_Rapida_Seleccion_y_Configuracion_SIMATIC_S7-1200.pdf
  • s71200_system_manual_es-ES_es-ES.pdf
Recursos adicionales

Especificaciones

Marca SIEMENS
