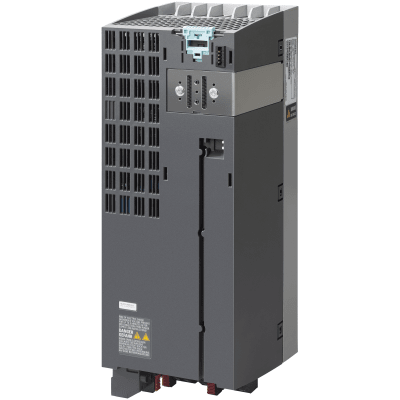

Variador de Frecuencia SINAMICS Power Module PM240-2 / 15 kW (20 HP) / 380-480V ±10% / 3 Fases / IP20 / Control Vector y V/f / IE2 / UL-cUL-CE

Variador de Frecuencia SINAMICS Power Module PM240-2 / 15 kW (20 HP) / 380-480V ±10% / 3 Fases / IP20 / Control Vector y V/f / IE2 / UL-cUL-CE

(0 reseña)
6SL3210-1PE23-3UL0
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 75,374.18 $ 75,374.18 IVA incluido
$ 64,977.74 IVA incluido

Siemens modelo: 6SL3210-1PE23-3UL0

El SINAMICS Power Module PM240-2 es un variador de frecuencia de alto rendimiento diseñado para aplicaciones industriales exigentes. Este módulo de potencia ofrece control vectorial y control V/f con capacidades de sobrecarga optimizadas para operación continua y exigente. Con eficiencia IE2 y certificaciones UL, cUL y CE, está construido para entornos industriales con rangos de temperatura extendidos y protección IP20. Ideal para el control preciso de motores AC trifásicos en aplicaciones de automatización industrial, manejo de materiales y procesos de manufactura.

Características Generales

  • Artículo No.: 6SL3210-1PE23-3UL0
  • Tipo: Variador de Frecuencia
  • Serie: SINAMICS PM240-2
  • Protección: IP20 / UL open type
  • Certificaciones: UL, cUL, CE, C-Tick (RCM), SEMI F47
  • Eficiencia: Clase IE2
  • Enfriamiento: Enfriamiento por aire interno
Entrada de Alimentación
  • Número de Fases: 3 AC
  • Tensión de Línea: 380 ... 480 V ±10%
  • Frecuencia de Línea: 47 ... 63 Hz
  • Corriente Nominal (LO): 39.90 A
  • Corriente Nominal (HO): 36.00 A
  • Factor de Potencia λ: 0.85
  • Factor de Desplazamiento cos φ: 0.95
Salida al Motor
  • Número de Fases: 3 AC
  • Tensión Nominal: 400V IEC / 480V NEC
  • Potencia Nominal (LO): 15.00 kW / 20.00 HP
  • Potencia Nominal (HO): 11.00 kW / 15.00 HP
  • Corriente Nominal (LO): 32.00 A
  • Corriente Nominal (HO): 26.00 A
  • Corriente Máxima de Salida: 52.00 A
  • Frecuencia de Pulso: 4 kHz
  • Frecuencia Salida Control Vector: 0 ... 200 Hz
  • Frecuencia Salida Control V/f: 0 ... 550 Hz
Capacidad de Sobrecarga
  • Baja Sobrecarga (LO): 1.1× corriente nominal (110%) por 57s / 1.5× (150%) por 3s (ciclo 300s)
  • Alta Sobrecarga (HO): 1.5× corriente nominal (150%) por 57s / 2× (200%) por 3s (ciclo 300s)
Especificaciones Técnicas
  • Eficiencia η: 0.97
  • Nivel de Presión Sonora (1m): 72 dB
  • Pérdidas de Potencia: 0.37 kW
  • Clase de Filtro (integrado): -
  • Requerimiento de Aire de Enfriamiento: 0.018 m³/s (0.653 ft³/s)
Condiciones Ambientales
  • Altitud de Instalación: 1,000 m (3,280.84 ft)
  • Temperatura Operación LO: -10 ... 40 °C (14 ... 104 °F)
  • Temperatura Operación HO: -10 ... 50 °C (14 ... 122 °F)
  • Temperatura Transporte: -25 ... 55 °C (-13 ... 131 °F)
  • Temperatura Almacenamiento: -25 ... 55 °C (-13 ... 131 °F)
  • Humedad Relativa Máx.: 95% RH, sin condensación
Conexiones
  • Lado de Línea: Terminales atornillables plug-in
  • Sección Conductor: 6.00 ... 16.00 mm² (AWG 10 ... AWG 6)
  • Lado Motor: Terminales atornillables plug-in
  • Sección Conductor Motor: 6.00 ... 16.00 mm² (AWG 10 ... AWG 6)
  • Longitud Máx. Cable Motor Blindado: 50 m (164.04 ft)
  • Longitud Máx. Cable Motor No Blindado: 100 m (328.08 ft)
Datos Mecánicos
  • Grado de Protección: IP20 / UL open type
  • Tamaño de Marco: FSC
  • Peso Neto: 4.80 kg (10.58 lb)
  • Ancho: 140 mm (5.51 in)
  • Alto: 355 mm (13.98 in)
  • Profundidad: 165 mm (6.50 in)
Pérdidas del Convertidor IEC61800-9-2
  • Clase de Eficiencia: IE2
  • Comparación con Convertidor Referencia (90%/100%): 32.60%
  • Pérdidas: 187.0 W (0.80%), 152.0 W (0.70%), 290.0 W (1.30%), 323.0 W (1.50%), 365.0 W (1.60%), 219.0 W (1.00%), 202.0 W (0.90%), 160.0 W (0.70%)

*Valores calculados. Los valores porcentuales muestran las pérdidas en relación con la potencia aparente nominal del convertidor.

Recursos adicionales
  • 6SL3210-1PE23-3UL0_datasheet_en__1_.pdf
  • Guia_Rapida_Modulo_de_Potencia_SINAMICS_PM240-2.pdf
  • PM240-2_Manual.pdf
