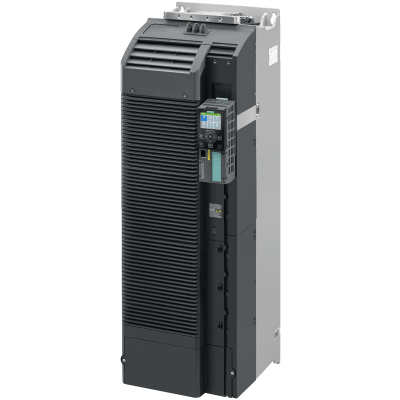

Variador de Frecuencia SINAMICS / PM240-2 / 160 kW (250 hp) / 380-480V / 300A / IP20 / Control Vector 0-200 Hz / UL-cUL-CE

Variador de Frecuencia SINAMICS / PM240-2 / 160 kW (250 hp) / 380-480V / 300A / IP20 / Control Vector 0-200 Hz / UL-cUL-CE

(0 reseña)
6SL3210-1PE33-0CL0
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 522,037.10 $ 522,037.10 IVA incluido
$ 450,031.98 IVA incluido

Siemens modelo: 6SL3210-1PE33-0CL0

El variador de frecuencia SINAMICS PM240-2 es un módulo de potencia industrial de alto rendimiento diseñado para aplicaciones de control de motores trifásicos. Con una capacidad nominal de 160 kW (250 hp) en modo Low Overload y 132 kW (200 hp) en High Overload, ofrece flexibilidad operativa en un rango de voltaje de entrada de 380-480V ±10%. Equipado con control vectorial para precisión en aplicaciones exigentes y control V/f para operación estándar, este variador incorpora filtro integrado y cumple con los estándares UL, cUL, CE, EAC y SEMI F47. Su diseño en frame size FSG con protección IP20 está optimizado para entornos industriales con requerimientos de eficiencia IE2.

Características Generales

  • Artículo No.: 6SL3210-1PE33-0CL0
  • Serie: SINAMICS PM240-2
  • Tipo: Variador de Frecuencia / Módulo de Potencia
  • Clase de Eficiencia: IE2
  • Grado de Protección: IP20 / UL open type
  • Certificaciones: UL, cUL, CE, C-Tick (RCM), EAC, SEMI F47
  • Marcado CE: Directiva de baja tensión 2006/95/EC
Datos de Entrada
  • Número de Fases: 3 AC
  • Voltaje de Línea: 380-480V ±10%
  • Frecuencia de Línea: 47-63 Hz
  • Corriente Nominal (LO): 300.00 A
  • Corriente Nominal (HO): 275.00 A
Datos de Salida
  • Número de Fases: 3 AC
  • Voltaje Nominal: 400V IEC / 480V NEC
  • Potencia Nominal (LO): 160.00 kW / 250.00 hp
  • Potencia Nominal (HO): 132.00 kW / 200.00 hp
  • Corriente Nominal (LO): 302.00 A
  • Corriente Nominal (HO): 250.00 A
  • Corriente Máx. Salida: 500.00 A
  • Frecuencia de Pulso: 2 kHz
  • Frecuencia Salida Vector: 0-200 Hz
  • Frecuencia Salida V/f: 0-550 Hz
Capacidad de Sobrecarga
  • Low Overload (LO): 1.1x corriente nominal (110%) por 57s / ciclo 300s
  • Low Overload (LO): 1.5x corriente nominal (150%) por 3s / ciclo 300s
  • High Overload (HO): 1.5x corriente nominal (150%) por 57s / ciclo 300s
  • High Overload (HO): 2x corriente nominal (200%) por 3s / ciclo 300s
Especificaciones Técnicas
  • Factor de Potencia λ: 0.90
  • Factor de Desplazamiento cos φ: 0.98
  • Eficiencia η: 0.98
  • Nivel Sonoro (1m): 75 dB
  • Pérdidas de Potencia: 3.66 kW
  • Clase de Filtro: Integrado
Condiciones Ambientales
  • Enfriamiento: Enfriamiento por aire interno
  • Requerimiento Aire: 0.210 m³/s (7.416 ft³/s)
  • Altitud Instalación: 1,000 m (3,280.84 ft)
  • Temperatura Operación LO: -20 a 40°C (-4 a 104°F)
  • Temperatura Operación HO: -20 a 50°C (-4 a 122°F)
  • Temperatura Transporte: -25 a 55°C (-13 a 131°F)
  • Temperatura Almacenamiento: -25 a 55°C (-13 a 131°F)
  • Humedad Relativa: 95% RH (sin condensación)
Conexiones Eléctricas
  • Lado Línea: Tornillos M10
  • Sección Cable Línea: 35.00-2x185.00 mm² (AWG 2 a AWG -5)
  • Lado Motor: Tornillos M10
  • Sección Cable Motor: 35.00-2x185.00 mm² (AWG 2 a AWG -5)
  • DC Link (Resistor): Terminales tipo tornillo
  • Sección Cable DC: 25.00-70.00 mm² (AWG 4 a AWG -1)
  • Longitud Cable DC: 10 m (32.81 ft)
  • Conexión PE: Pernos roscados M10
  • Long. Máx. Cable Motor: Blindado: 300 m (984.25 ft) / No blindado: 450 m (1,476.38 ft)
Datos Mecánicos
  • Grado de Protección: IP20 / UL open type
  • Tamaño de Marco: FSG
  • Peso Neto: 106.10 kg (233.91 lb)
  • Dimensiones Ancho: 305 mm (12.01 in)
  • Dimensiones Alto: 1,000 mm (39.37 in)
  • Dimensiones Profundidad: 357 mm (14.06 in)
Eficiencia IEC61800-9-2
  • Clase de Eficiencia: IE2
  • Comparación Ref. (90%/100%): 43.00%
  • Pérdidas 25% I / 50% f: 931.0 W (0.40%)
  • Pérdidas 50% I / 25% f: 1,390.0 W (0.70%)
  • Pérdidas 50% I / 50% f: 1,670.0 W (0.80%)
  • Pérdidas 50% I / 100% f: 2,270.0 W (1.10%)
  • Pérdidas 100% I / 25% f: 856.0 W (0.40%)
  • Pérdidas 100% I / 50% f: 1,210.0 W (0.60%)
  • Pérdidas 100% I / 100% f: 2,780.0 W (1.30%)
  • Pérdidas 100% I / 90% f: 3,660.0 W (1.70%)

*Valores calculados según IEC61800-9-2

Notas Técnicas

  •  Los valores de corriente y potencia HP son válidos para el rango de voltaje 440V-480V
  •  Puede haber discrepancias entre valores calculados y de placa de características
Recursos adicionales
  • 6SL3210-1PE33-0CL0_datasheet_enpdf
Recursos adicionales

Especificaciones

Marca SIEMENS
