Módulo de Entrada Analógica / 2 Canales 4-20mA HART / Aislamiento Galvánico 500V / Protocolo HART / Protección Sobrecarga / Filtro Parametrizable / IP20

(0 reseña)
750-482
  • Marca
Contacta con nosotros
Precio
$ 28,602.70 $ 28,602.70
$ 24,657.50
IVA incluido
$ 0.00 / Piezas

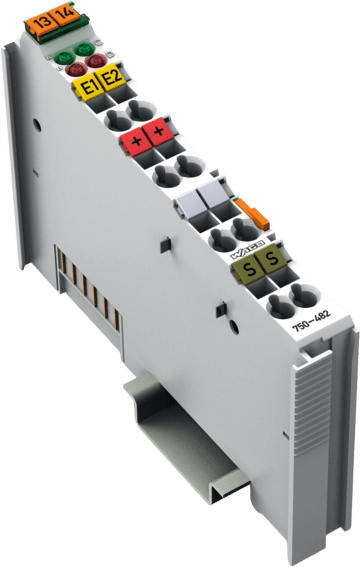

WAGO modelo: 750-482

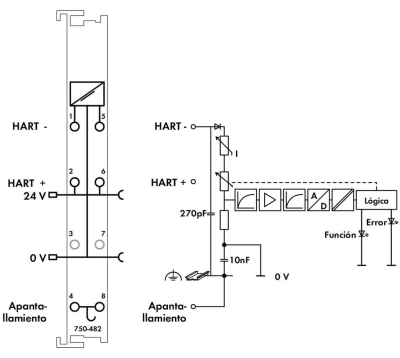

Módulo de entrada analógica de 2 canales para señales 4-20mA con protocolo HART, diseñado para sistemas de automatización industrial. Este módulo alimenta convertidores de señal del lado del campo y transmite señales analógicas con separación galvánica completa al sistema de bus. Incluye protección contra sobrecargas que conmuta a estado de alta resistencia a 25 mA, restableciéndose automáticamente al normalizarse las condiciones. Permite la transmisión de hasta 4 variables secundarias HART (PV, SV, TV, QV) por canal a la imagen de proceso del controlador. Compatible con herramientas HART y controladores FDT/DTM para comunicación avanzada con dispositivos inteligentes del campo.

Características Generales

  • Número de entradas: 2 canales analógicos
  • Tipo de señal: Corriente 4-20mA
  • Protocolo: HART
  • Aislamiento: 500V sistema/campo
  • Resolución: 12 bits

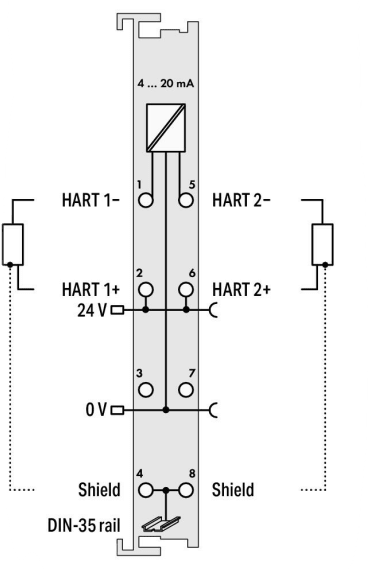

  • Conexión: 2 x 2 conductores
  • Tecnología conexión: 6 x CAGE CLAMP®
  • Protección: IP20
Especificaciones Eléctricas
  • Tensión alimentación sistema: 5 VCC
  • Consumo energía: 65 mA
  • Tensión alimentación campo: 24 VCC (-25 … +30 %)
  • Tensión entrada máxima: 24 V
  • Caída tensión entrada: I med. <22 mA: protección sobrecarga
  • Protección sobretensiones: 30 V, protegido polarización inversa
  • Tiempo conversión: 10 ms típico
  • Error medición: 0.1% valor superior rango
  • Error temperatura: 0.01 %/K
  • Detección rotura conductor: I med. <3,10 mA
  • Detección cortocircuito: I med. >22 mA
Especificaciones Físicas
  • Anchura: 12 mm
  • Altura: 100 mm
  • Profundidad: 69.8 mm
  • Peso: 52.1 g
  • Material carcasa: Policarbonato; poliamida 6.6
  • Color: Gris claro
  • Montaje: Carril DIN-35
  • Conductor rígido: 0.08 … 2.5 mm²
  • Conductor flexible: 0.08 … 2.5 mm²
  • Longitud pelado: 8 … 9 mm
Ambiente y Certificaciones
  • Temperatura operación: 0 … +55 °C
  • Temperatura almacenamiento: -40 … +85 °C
  • Humedad relativa: 95% sin condensación
  • Altitud operación: 0 … 2000 m
  • Grado ensuciamiento: 2 según CEI 61131-2
  • Certificaciones: CE, UL, ATEX, IECEx, CCCEx, INMETRO, UKEx
  • RoHS: Compliant, With Exemption
  • Inmunidad CEM: Según EN 61000-6-2
  • Emisión CEM: Según EN 61000-6-3


Recursos adicionales
  • WAGO_750-482es.pdf
Recursos adicionales

Especificaciones

Marca WAGO
