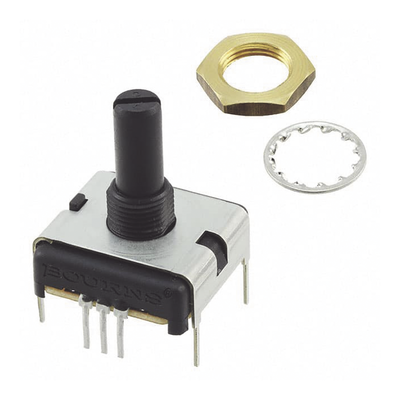

Potenciómetro Cuadrado 22 mm, 5k Ohm, 3/4 Watt, 1 Vuelta / Montaje en Panel del Monitor de Servicio COM-3 (PCW1J-B24-KAB502L).

Potenciómetro Cuadrado 22 mm, 5k Ohm, 3/4 Watt, 1 Vuelta / Montaje en Panel del Monitor de Servicio COM-3 (PCW1J-B24-KAB502L).

(0 reseña)
75K7846
  • Marca
Contacta con nosotros
Precio
$ 132.31 $ 132.31
$ 114.06
IVA incluido
$ 0.00 / Piezas

Características Principales

  • Potenciómetro cuadrado de 22 mm para montaje en panel
  • Resistencia de 5 k ohm
  • Capacidad de 3/4 watt
  • Operación de 1 vuelta completa
  • Diseñado para monitor de servicio COM-3

Características Técnicas

  • Conforme a RoHS
  • Diseño compacto
  • Amplio rango de valores de resistencia
  • Opciones de eje y bushing métricos
  • Versiones de taper lineal o de audio
Características Eléctricas
  • Rango de Resistencia: 500 ohms a 1 megohm (lineal), 1K ohms a 500K ohms (audio)
  • Tolerancia: ±20%
  • Linealidad: ±5%
  • Resistencia Mínima: 5 ohms máximo
  • Ángulo Eléctrico: 270° ±5°
  • Variación de Resistencia: 7% de la resistencia total
  • Resistencia de Aislamiento: 1,000 ohms mínimo
  • Potencia Nominal: 0.75 watt (lineal), 0.25 watt (audio)
Características Ambientales
  • Rango de Temperatura: +1°C a +125°C
  • Almacenamiento: -40°C a +125°C
  • Coeficiente Térmico: ±1000 ppm/°C
  • Vibración: 20G
  • Resistencia a Golpes: 50G
  • Vida Útil: 50,000 ciclos sin carga
  • Clasificación IP: IP40
Características Mecánicas
  • Ángulo Mecánico: 300° ±5°
  • Torque: 0.5-1.5 N-cm (inicial con detente), 1.5 N-cm máximo (inicial sin detente)
  • Peso: 21 gm máximo
  • Terminales: Pines para PCB
  • Dimensiones: 22.2 ±0.25 mm (0.874 ±0.010')
Opciones de Montaje
  • Diámetro del Orificio: 9.53 mm (0.375')
  • Accesorios: Una arandela y una tuerca de montaje incluidas
  • Opciones: Disponible con diferentes longitudes de eje (12.7 mm a 28.6 mm)
Opciones de Configuración
  • Detentes: Centro, 10, 20, 30 o ninguno
  • Taper: Lineal (B), Audio (D, G)
  • Estilos de Eje: C, J, R, B, Y

Aplicaciones Comunes

  • Equipos de monitoreo médico
  • Instrumentos de medición industrial
  • Equipos de prueba y diagnóstico
  • Control de precisión en equipos electrónicos
  • Interfaz de usuario en dispositivos médicos

Información de Orden

El modelo 75K7846 corresponde a:

  • Código: PCW1J-B24-KAB502L
  • Taper: Lineal (B)
  • Longitud de Eje: 19 mm (3/4')
  • Resistencia: 5 K ohm
  • Conforme a RoHS: Sí
