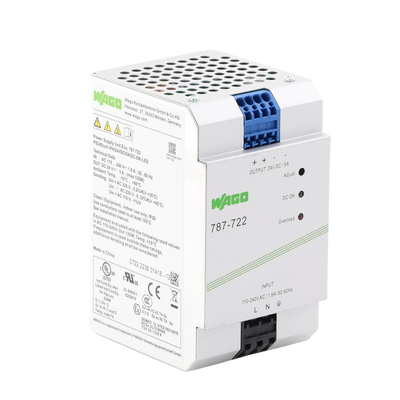

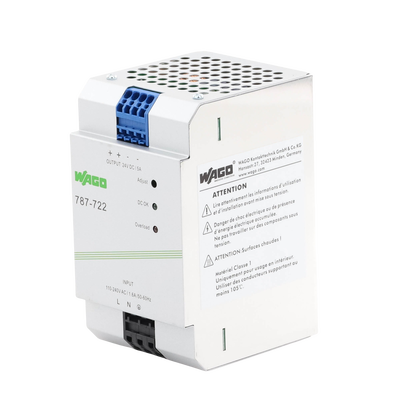

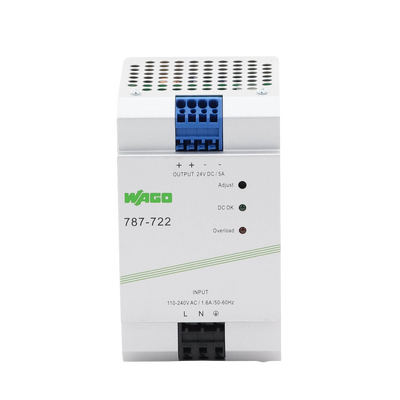

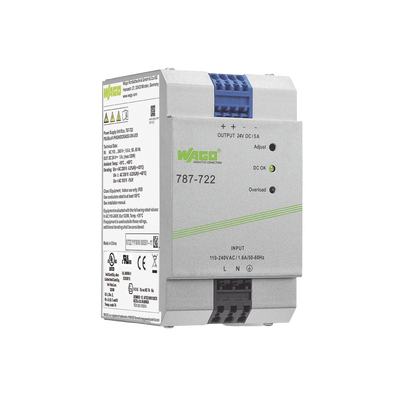

Fuente de Alimentación / 24V DC / 5A / 120W / PFC Activo / Montaje Carril DIN / IP20 / Conectores CAGE CLAMP® 4 mm²
787-722
-
Marca
WAGO modelo: 787-722
Fuente de alimentación conmutada monofásica de alta eficiencia diseñada para aplicaciones industriales y de automatización. Ofrece una salida estabilizada de 24V DC con capacidad de 5A y potencia nominal de 120W. Incorpora corrección activa del factor de potencia (PFC) para optimizar el consumo energético y cumple con los estándares de seguridad SELV/PELV. Su construcción robusta permite montaje en carril DIN 35mm y está protegida con grado IP20. Ideal para sistemas de control, automatización industrial y aplicaciones que requieren fuentes de alimentación confiables con sincronización primaria y capacidad de operación en paralelo.
Características Generales
- Tipo: Fuente de alimentación conmutada ECO
- Fases de entrada: 1
- Tensión salida: 24V DC (SELV/PELV)
- Corriente salida: 5A nominal
- Potencia: 120W
- Eficiencia: 86% (230VAC)

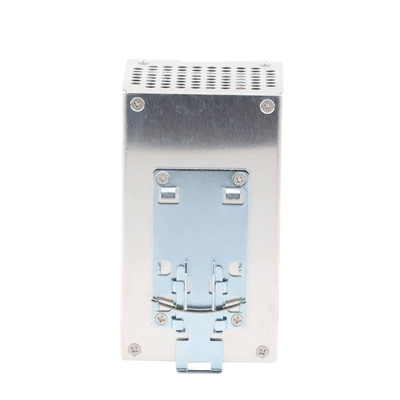

- Montaje: Carril DIN-35
- Protección: IP20
- Conectores: CAGE CLAMP® 0.08-4 mm²
Entrada y Desempeño
- Tensión entrada nominal: 1 x AC 110-240V
- Rango tensión entrada: 1 x AC 90-264V; DC 90-373V
- Frecuencia red: 47-63 Hz; 0 Hz
- Corriente entrada: ≤ 1A (230VAC); ≤ 2A (115VAC)
- Factor de potencia: ≥ 0.94 (230VAC); ≥ 0.98 (115VAC)
- PFC: Activo
- Tiempo mantenimiento: ≥ 20ms (230VAC)
- Corriente irrupción: ≤ 30A
Salida y Control
- Tensión salida nominal: DC 24V (SELV)
- Rango tensión salida: DC 22-28V (regulable)
- Configuración predeterminada: DC 24V
- Corriente salida nominal: 5A (24VCC)
- Desviación control: ≤ 1%
- Ondulación residual: ≤ 100mV (Pico a pico)
- Respuesta sobrecargas: Alimentación constante (1.15-1.4 x Io nom)
- Cortocircuito: Parada y reinicio automático
Físicas y Eléctricas
- Alimentación: 1 x AC 110-240V
- Dimensiones: 75 x 92 x 136 mm (2.95 x 3.62 x 5.35 in)
- Peso: 850g
- Temp. Operación: -10°C a +60°C
- Humedad: ≤ 95% (sin condensación)
- MTBF: 480,000 horas
- Pérdida potencia: ≤ 19.5W (230VAC)
- Fusible interno: F 3.15A / 250VAC
Señalización y Seguridad
- LED DC OK: Verde (24VCC OK)
- LED Sobrecarga: Rojo
- Tensión aislamiento pri-sec: DC 4,242kV
- Clase protección: I
- IP: IP20
- Protección cortocircuito: Sí
- Protección circuito abierto: Sí
- Supresión transitorios: Varistor
Conexiones
- Tecnología conexión: CAGE CLAMP®
- Conector: Serie 745 WAGO
- Conductor rígido: 0.08-4 mm² / 28-12 AWG
- Conductor flexible: 0.08-4 mm² / 28-12 AWG
- Longitud pelado: 8-9 mm (0.31-0.35 in)
- Conexión paralelo: Sí
- Conexión en línea: Sí
- Sección conductor: 4 mm²: THHN, THWN
Normativas y Certificaciones
- CE: Conforme
- EN 62368-1: Cumple
- EN 61204-3: Cumple
- cURus 60950-1: Certificado
- cULus 508: Certificado
- ANSI/ISA 12.12.01: Clase I div. 2
- ATEX: Certificado
- RoHS: Compliant, No Exemption
