Barra Distribución Tierra Rack 19 in / Cobre 100% / 550A / Aisladores Rojos / 0.64 cm (0.25 in) / J-STD-607-A

(0 reseña)
LP-BUS-RACK
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 1,498.36 $ 1,498.36 IVA incluido
$ 1,291.69 IVA incluido

J-STD-607-A · ANSI/TIA-607-B

LPBUSRACK

Barra de tierra TGB para rack 19' · Cobre electrolítico · 550 A continuos

LPBUSRACK — Barra de tierra TGB 19 pulgadas

Especificaciones

Material
Cobre electrolítico 100%
Capacidad
550 A continuos
Dimensiones
48.26 × 2.54 × 0.64 cm (19' × 1' × 0.25')
Barrenos
Patrón EIA-310 estándar
Aisladores
Tipo manzana, polímero rojo (5 puntos, precargados)
Norma
EIA/TIA J-STD-607-A · ANSI/TIA-607-B
Aplicación
TGB en rack telecom MDF/IDF

Aplicación

Telecommunications Grounding Busbar (TGB).

Diseñada para instalarse en racks 19' de cuartos de telecomunicaciones (TR) como punto de unión de los conductores de bonding (BC) provenientes del TBB del edificio.

Distribuye tierra a equipo activo del gabinete: switches, routers, NVR, supresores TVSS, charolas portacables y gabinetes metálicos.

Para sites con TMGB centralizado, referenciar al LPBUSMURO (barra principal de unión a muro, 1000 A).

LPBUSRACK — Vista 3/4

Instalación

Datos accionables, no recomendaciones genéricas.

Terminales
Lugs de compresión 2 barrenos (5/8' o 1') para calibres #6 AWG a 250 kcmil
Soldadura
Compatible con moldes Cadweld tipo VS / VV / VB sobre cara plana
Torque
70 lb-in (7.9 N·m) para tornillería 1/4'
Aisladores
5 puntos precargados de fábrica
Fijación
Kit M6 + tuercas jaula incluidas

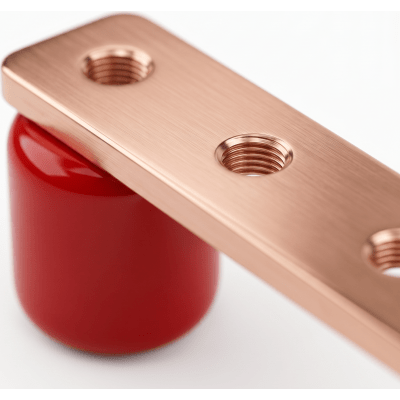

LPBUSRACK — Detalle macro cobre

Normativa

Cumplimiento documentado.

J-STD-607-A

Commercial Building Grounding and Bonding Requirements for Telecommunications

ANSI/TIA-607-B

Generic Telecommunications Bonding and Grounding for Customer Premises

NOM-022-STPS

Electricidad estática en los centros de trabajo

NOM-001-SEDE

Instalaciones eléctricas (utilización)

LPBUSRACK — Vista cenital

Contenido del empaque

1×
Barra TGB cobre electrolítico 19'
2×
Aisladores tipo manzana (precargados)
1×
Kit tornillería rack (M6 + tuercas jaula)
1×
Hoja de instalación bilingüe
