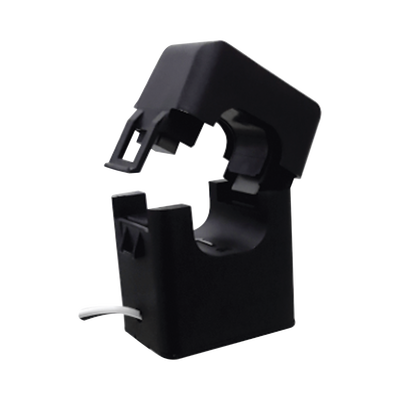

Transformador de Corriente de nucleo dividido , abertura de .944 pulgadas , rango de corriente de 1 a 250 A , salida 333mV
CTS200
-
Marca
Características Principales
- Núcleo dividido con apertura de 0.944 pulgadas
- Rango de corriente desde 1 hasta 250 A
- Salida de voltaje de 333 mV
- Diseñado para instalación rápida y sencilla
- Compatible con sistemas de medición estándar
Especificaciones Técnicas
- Modelo: CTS200
- Rango de corriente: 1-250 A
- Apertura: 0.944' (24 mm)
- Salida: 333 mV a corriente nominal
- Error de ratio: <0.5% desde 1 a 250A
- Error de fase: <0.75° desde 1A a 250A
- Exactitud: 0.5%
- Tensión de trabajo: 600 VAC, Categoría III
- Temperatura de operación: 5 a 158°F (-15 a 70°C)
- Humedad de operación: 0 a 95% RH sin condensación
- Material de carcasa: Plástico reconocido por UL, 130°C, UL94 V0
- Condiciones de uso: Uso interior, Grado de contaminación 2, Altitud hasta 2000 m
Detalles Eléctricos
- Polaridad: Blanco = Alta, positivo (+), Negro = Baja, negativo (-)
- Orientación de fase: Flecha en la carcasa apunta hacia el lado de carga (hacia abajo)
- Rango de frecuencia: 50-60 Hz
- Resistencia dieléctrica: 5200 VAC durante 1 minuto
Certificaciones
- UL 2808 Certificado
- UL 61010-1
- CAN/CSA STD C22.2 NO. 61010-1
- CE (EMC, LVD, ROHS)
Dimensiones
- Ancho: 2.283' (58 mm)
- Alto: 1.480' (37.6 mm)
- Profundidad: 0.945' (24 mm)
- Longitud del cable: 15 ft (4.5 m), par trenzado negro/blanco, 18 AWG
Recursos adicionales
- CTS200
Recursos adicionales
Especificaciones
| Marca | HONEYWELL BMS |
