El sistema de pararrayos KDA-01 es un sistema de protección contra tormentas eléctricas (SPTE). Sirve para interceptar, conducir y disipar la corriente del rayo y de elementos internos mediante uniones, blindaje y puesta a tierra. El objetivo de un SPTE es reducir el riesgo de daño tanto para las personas y otros seres vivos, así como estructuras, edificios y su contenido.
Ofrece 160m de diámetro de protección.

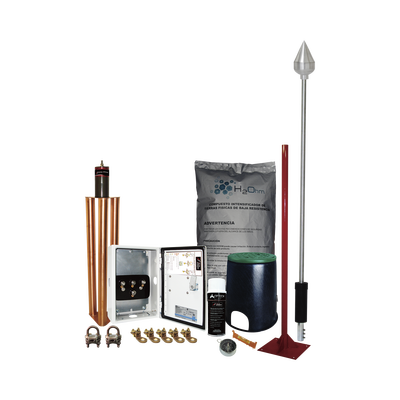

Componentes incluidos
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | KDA01ALU | Punta pararayos con mástil de 1.2m. Electrodo de 100 A (TG100K). Sacó de 11 Kg de mejorador de suelo (H2OHM). |
| 5 | TGCR14 | Conector de Bronce. |
| 2 | TGAB18 | Conector de varilla. |
| 1 | ANTIOX | Spray protector para conectores. |
| 1 | S610 | Registro para electrodo. |
| 1 | BP/M2 | Base Plana con Mástil Integrado de 2 m. para Punta Pararrayos |
Accesorios complementarios (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| -- | SLY346BLK | Cable de Cobre Recubierto THW-LS Calibre 2/0 AWG. |
| 1 | TGCDA | Contador de Descargas Atmosféricas. |
| -- | TGAC o TGAC114 | Aislador para cable de bajada. |
Descripcion de Punta KDA01
Punta captadora de rayos y conductora de corriente diseñada en aluminio de alta conductividad la que forma parte de un sistema de protección externo contra tormentas eléctricas (SEPTE), para reducir el riesgo de daño que puede provocar un rayo.
Busca reducir la incidencia de caída hasta un 95% debido a su funcionamiento magnetoactivo.
Se recomienda tomar en cuenta la Norma NMX-J-549-ANCE-2005 que sugiere que un sistema de protección contra tormentas eléctricas (SPTE) debe contar con un sistema interno de protección contra tormentas eléctricas (SIPTE) y otro externo de protección contra tormentas eléctricas (SEPTE).
La punta KDA-01 forma parte de la protección externa, mientras que la parte interna corresponde a los supresores de picos transitorios (SSTT) marca Suprector de TOTAL GROUND.
Vídeos de formación
Curso básico para selección e implementación de sistemas de protección
WEBINAR 1: BÁSICO DE TIERRAS FÍSICAS Y PARARRAYOS (INICIA EN EL MIN.14).
WEBINAR 2: INSTALACIÓN DE TIERRAS FÍSICAS Y PARARRAYOS.
WEBINAR 3: SISTEMAS DE PARARRAYO TOTAL GROUND
Recursos adicionales
- CATALOGO_TOTAL_GROUND
- Diagrama InstalacioÌn de Pararrayo.
- Diagrama Aterrizaje de Equipo en Torre con Pararrayo.
- Diagrama de 4 Aplicaciones de Tierra Física
- Diagrama de Aterrizaje y Pararrayo KDA01
- Diagrama Diámetro de Protección de un Pararrayo KDA.
- Diagrama Instalación de Pararrayo y Tierra FÃsica para Transformador
- GARANTIAENPRODUCTOSTG
- KITMASTER01 SPEC (versión 5.2.5)
- Manual de Instalación Tierras y Pararrayos
- TABLAS DE SELECCION
Recursos adicionales
- CATALOGO_TOTAL_GROUND
- Diagrama InstalacioÌn de Pararrayo.
- Diagrama Aterrizaje de Equipo en Torre con Pararrayo.
- Diagrama de 4 Aplicaciones de Tierra Física
- Diagrama de Aterrizaje y Pararrayo KDA01
- Diagrama Diámetro de Protección de un Pararrayo KDA.
- Diagrama Instalación de Pararrayo y Tierra FÃsica para Transformador
- GARANTIAENPRODUCTOSTG
- KITMASTER01 SPEC (versión 5.2.5)
- Manual de Instalación Tierras y Pararrayos
- TABLAS DE SELECCION
Especificaciones
| Marca | TOTAL GROUND |
