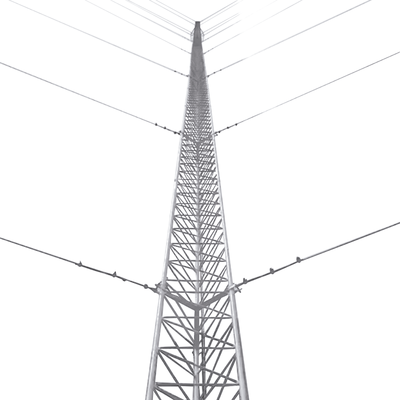

Kit de Torre Arriostrada de Techo de 30 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Kit de Torre Arriostrada de Techo de 30 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

(0 reseña)
KTZ-30E-030P
Pocas existencias
  • Marca
Contacta con nosotros
Precio
$ 36.099,92 $ 36.099,92
$ 31.120,62
IVA incluido
$ 0,00 / Piezas
SYSCOM TOWERS

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
  • Ideal para zonas secas libre de corrosión

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 30 metros (10 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
  • Aplicación: Intemperie (Zonas desérticas o baja humedad)
Incluye los siguientes componentes:
Cantidad Modelo Descripción
10 STZ30 Tramo de torre de 30 cm de ancho de cara
1 SCZ30P Copete de torre de 30 cm con opresor para pararrayo
1 SBA30 Base para torre de 30 cm
1 SAB30 Ancla para base de torre
5 SJB30 Brida de sujeción de Retenida
3 SAP01 Ancla de losa o pared para Retenida
30 CUELLO-14-HDG Cuello para cable de retenida
90 NUDO-316-FJG Abrazadera tipo perro de 3/16'
No incluye cable de retenida. Se recomiendan 480 metros de retenida de 1/8' SRET-318-CAM o diámetros superiores.
No incluye Tensores. Se recomiendan 15 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

Sistema de Señalización/Iluminación
Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)

Sistema de línea de vida
Cantidad Modelo Descripción
1 SHE-LV Par de herrajes de sujeción
1 S-GULV Guía para línea
33 SRET-338CAM Cable de 3/8'
6 NUDO-38FJG Nudo forjado 3/8'
2 CUELLO-38-HDG Cuello 3/8'
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador
1 SYS-USA7B (Opcional) Arnés de Suspención
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ30-PRO - ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
Cantidad Modelo Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
Cantidad Modelo Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1 S610 Registro plástico chico
1 ANTIOX Aerosol para protección de terminales
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
20 TGAC Aislador para torre
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo.

Recomendaciones:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama Instalación de Retenida Versión 2.0

Imágenes de Instalación

Imágenes de Instalación
Recursos adicionales
  • ¿Cómo Aterrizar Equipo en Torre?
  • Diagrama de Aterrizaje y Pararrayo Dipolo Rev. 001
  • Diagrama de Aterrizaje y Pararrayo KDA05
  • Diagrama Diámetro de Protección de un Pararrayo KDA.
  • HOJA DE ESPECIFICACIONES STZ-30 REV.002
  • MEDIDAS BÁSICAS STZ-30
  • Preguntas Frecuentes Torres SYSCOM
