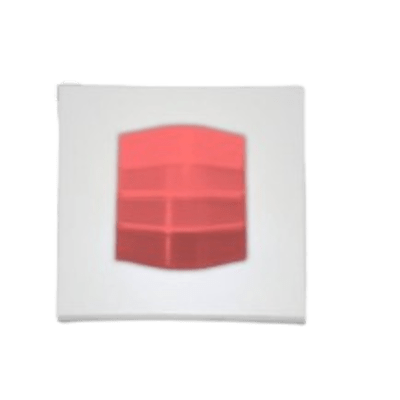

Luz roja / Control directo con señales de alimentación de 12Vdc o mediante señales digitales / Señal acústica independiente de señal luminosa
NX0174
-
Marca
Características Principales
- Luz de aviso
- Color rojo
Características Técnicas
- Tipo de señalización: Luz roja
- Método de control: Señales de alimentación de 12Vdc o señales digitales
- Señal acústica: Independiente de señal luminosa
- Regulación de intensidad: 2 niveles
- Conexión: 6 bornas para control independiente de señalización luminosa y acústica
- Control por relé: Compatible con salidas de relé o colector abierto
- Control digital: Señales digitales de 3.3Vdc independientes para luz y sonido
Aplicaciones
- Señalización en pasillos para indicar estado de alarma de habitaciones
- Soluciones de accesibilidad en combinación con el modelo NX0032
Conexiones y Configuración
- Conector R: Negativo de la alimentación de la señalización luminosa
- Conector R dig: Señal digital de control de la señalización luminosa (3.3V)
- Conector B: Negativo de la alimentación de la señal acústica
- Conector B dig: Señal digital de control de la señalización acústica (3.3V)
- Conector 12V: Positivo común para la señal luminosa y acústica
- Conector GND: Negativo común (solo cuando se usan señales digitales)
Notas de Instalación
- Todas las conexiones deben realizarse con el sistema desconectado de la alimentación eléctrica
- Si se usan señales digitales, conectar alimentación en los conectores 12V y GND
- Al usar salidas de tipo colector abierto, tener en cuenta la polaridad de las señales
- La alimentación puede compartirse con el elemento que controla las señales
- Los modelos anteriores a 2022 tienen configuración diferente de bornas
Recursos adicionales
- fichaTecnica.NX0171_2_3_4_6__2_
Recursos adicionales
Especificaciones
| Marca | IBERNEX |
