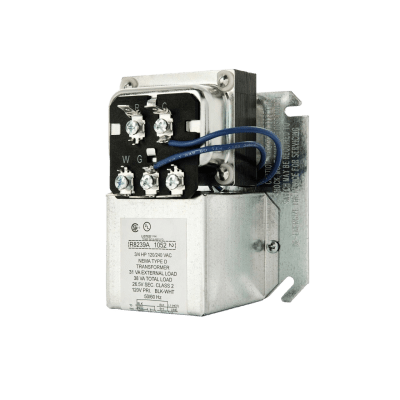

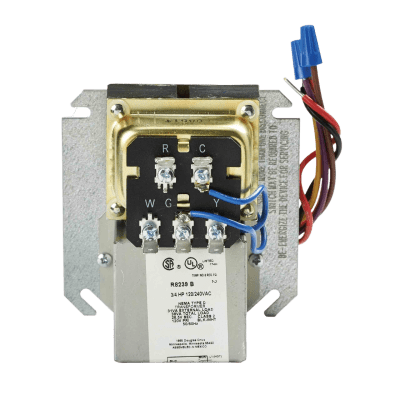

Centro de Ventilador / Transformador 38 VA / Control Baja Tensión / Protección Sobrecarga / Montaje Placa
R8239A1052
-
Marca
Resideo modelo: R8239A1052
El Centro de Ventilador (Fan Center) Resideo R8239 es un sistema de control de baja tensión profesional diseñado para aplicaciones de calefacción, refrigeración y sistemas combinados. Este dispositivo incorpora un transformador de 38 VA con protección interna contra sobrecargas y un relé intercambiable que permite configuraciones SPDT, DPDT o DPST según el modelo específico. La arquitectura modular facilita el mantenimiento y la actualización del sistema, permitiendo la adición de refrigeración posteriormente sin necesidad de re-cableado costoso. El diseño de montaje en placa se adapta a cajas de conexiones estándar de 4 pulgadas y cumple con el estándar NEMA ST2-1973 para transformadores Clase 2, marcado como "NEMA Type D".
Características Generales
- Función: Control de baja tensión para motores de ventilador de línea y circuitos auxiliares
- Aplicaciones: Sistemas de calefacción, refrigeración o combinados
- Montaje: Placa para caja de conexiones estándar de 4 pulgadas
- Protección: Sobrecarga interna del transformador
- Modularidad: Relé montado en receptáculo, reemplazable sin alterar cableado
- Certificaciones: UL Listed (File No. E4436, Guide No. XAPX), CSA Component Recognized (File No. LR1620)
- Compatibilidad: Permite adición de refrigeración posterior con relés R8222 o R8228
Recursos adicionales
- Fichatecnicapdf
- InstallInstructionspdf
- Instruccionesdeinstalacionpdf
Recursos adicionales
Especificaciones
| Marca | HONEYWELL HOME RESIDEO |
