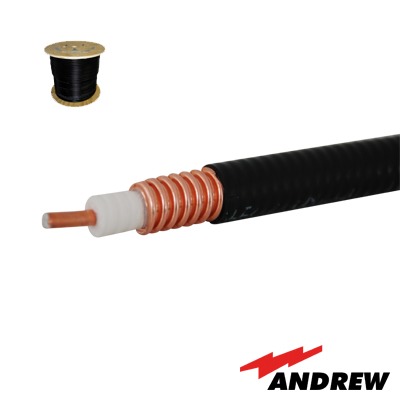

Cable Coaxial HELIAX de 1/2, Cobre Corrugado, Blindado, 50 Ohms, Carrete de 305 Metros (1000 Pies)

Cable Coaxial HELIAX de 1/2, Cobre Corrugado, Blindado, 50 Ohms, Carrete de 305 Metros (1000 Pies)

(0 reseña)
FSJ4-50B/1000
  • Marca
Contacta con nosotros
Precio
$ 100,692.79 $ 100,692.79
$ 86,804.13
IVA incluido
$ 0.00 / Piezas

Características Principales

  • Marca: HELIAX®
  • Modelo: FSJ450B
  • Tipo: Cable coaxial superflexible
  • Impedancia: 50 Ω ±1 Ω
  • Diámetro Exterior: 13.46 mm
  • Material del conductor externo: Cobre corrugado
  • Aislamiento: Dieléctrico espumado

Características Eléctricas

  • Factor de Velocidad: 81%
  • Capacitancia: 25.2 pF/ft | 82.7 pF/m
  • Resistencia DC, Conductor Interno: 0.820 ohms/kft | 2.690 ohms/km
  • Resistencia DC, Conductor Externo: 1.560 ohms/kft | 5.120 ohms/km
  • Tensión de prueba DC: 2500 V
  • Inductancia: 0.207 µH/m | 0.063 µH/ft
  • Resistencia de aislamiento: 100000 MΩ·km
  • Tensión de prueba de chaqueta: 5000 V (rms)
  • Potencia de pico: 15.6 kW
Especificaciones Mecánicas
  • Momento de flexión: 2.7 N·m | 2.0 ft lb
  • Resistencia a aplastamiento: 110.0 lb/in | 2.0 kg/mm
  • Radio de curvatura mínimo (múltiples dobleces): 31.75 mm | 1.25 in
  • Radio de curvatura mínimo (doblez único): 31.75 mm | 1.25 in
  • Número mínimo de dobleces: 20
  • Resistencia a la tracción: 79 kg | 175 lb
Dimensiones
  • Tamaño nominal: 1/2 in
  • Peso del cable: 0.21 kg/m
  • Diámetro sobre dieléctrico: 8.890 mm | 0.350 in
  • Diámetro sobre chaqueta: 13.462 mm | 0.530 in
  • Diámetro conductor interno: 3.5560 mm | 0.1400 in
  • Diámetro conductor externo: 12.192 mm | 0.480 in
Condiciones Ambientales
  • Temperatura de instalación: -40 °C a +60 °C
  • Temperatura de operación: -55 °C a +85 °C
  • Temperatura de almacenamiento: -70 °C a +85 °C
Atenuación
  • 0.5 MHz: 0.231 dB/100 m
  • 450 MHz: 7.592 dB/100 m
  • 800 MHz: 10.431 dB/100 m
  • 1000 MHz: 11.824 dB/100 m
  • 2000 MHz: 17.624 dB/100 m
  • 3000 MHz: 22.432 dB/100 m
  • 5000 MHz: 30.693 dB/100 m
  • 8000 MHz: 41.403 dB/100 m
  • 10000 MHz: 47.914 dB/100 m
VSWR/Return Loss
  • 680–800 MHz: VSWR 1.2 | Return Loss 20.80 dB
  • 800–960 MHz: VSWR 1.2 | Return Loss 20.80 dB
  • 1700–2200 MHz: VSWR 1.2 | Return Loss 20.80 dB
  • 2300–2700 MHz: VSWR 1.2 | Return Loss 20.80 dB
Cumplimiento Regulatorio
  • RoHS: 2011/65/EU Compliant
  • China RoHS: SJ/T 11364-2006 por debajo del valor máximo
  • ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad

Nota:

Los valores son típicos, a menos que se indique lo contrario. Todas las especificaciones están sujetas a cambio sin previo aviso. Para obtener la información más actualizada, visite www.commscope.com.

*PRECIO POR CARRETE*

Recursos adicionales
  • Hoja técnica
Recursos adicionales

Especificaciones

Marca ANDREW / COMMSCOPE
