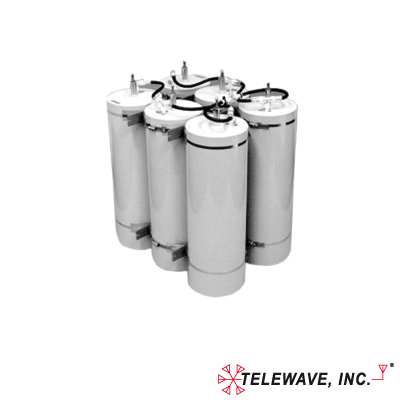

Duplexer Pasa-Banda-Rechazo de Banda, 148-174 MHz, 6 Cavidades (8"Dia.) 300 kHz, 2.2 dB, 350 Watt, N Hembras.

Duplexer Pasa-Banda-Rechazo de Banda, 148-174 MHz, 6 Cavidades (8"Dia.) 300 kHz, 2.2 dB, 350 Watt, N Hembras.

TPRD-1586

Marca
- TELEWAVE, INC

Características Principales

Frecuencia de operación: 148-174 MHz
Configuración: 3 cavidades Pass-Reject en sección transmisora y receptora
Máxima potencia de entrada: 350 Watts
Pérdida por inserción: 2.2 dB (TX/RX a antena)
Aislamiento: 100 dB a ±400 KHz
Rango de temperatura: -30°C a +70°C

Características Mecánicas

Cavidades: 6 cavidades de 8' de diámetro
Conectores: N hembra o UHF hembra (opcional)
Montaje: 19' rack mount
Acabado: Pintura acrílica gris
Peso: 21 kg (46.5 lb)
Dimensiones: 60 x 48 x 63.5 cm (23.5 x 19 x 25 pulgadas)

Rendimiento Eléctrico

Aislamiento RX: 100 dB a ±400 KHz
Supresión de ruido TX: 100 dB a ±400 KHz
VSWR (máx.): 1.5:1
Separación de frecuencia (mín.): 300 KHz

Construcción

Tuners: Plata plateados
Contactos: Beryllium copper finger stock
Varillas de ajuste: Invar roscadas
Placas: Aluminio de ¼ pulgada

Aplicaciones

Sistemas de comunicación que requieren máximo aislamiento
Sistemas con espaciado cercano de frecuencias (desde 300 KHz)
Instalaciones donde se requiere protección de receptores

Notas Adicionales

La pérdida por inserción y selectividad pueden ajustarse mediante rotación de los conectores calibrados
Placas superiores de aluminio completamente soldadas al conductor externo
Todas las especificaciones están sujetas a cambio sin previo aviso
