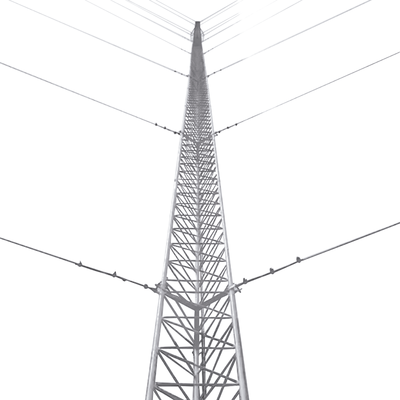

Kit de Torre Arriostrada de Techo de 6 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

Kit de Torre Arriostrada de Techo de 6 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

(0 reseña)
KTZ-30G-006P
Pocas existencias
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 12,853.54 $ 12,853.54 IVA incluido
$ 11,080.64 IVA incluido

Logo WisperNet TOWERS

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
  • Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 6 metros (2 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
  • Aplicación: Intemperie (Zonas Húmedas)
Incluye los siguientes componentes
Cantidad Modelo Descripción
2 STZ30G Tramo de torre de 30 cm de ancho de cara
1 SCZ30PG Copete de torre de 30 cm con opresor para pararrayo
1 SBA30G Base para torre de 30 cm
1 SAB30G Ancla para base de torre
1 SJB30G Brida de sujeción de Retenida
3 SAP01G Ancla de losa o pared para Retenida
6 CUELLO-14-HDG Cuello para cable de retenida
18 NUDO-316-FJG Abrazadera tipo perro de 3/16'

No incluye cable de retenida. Se recomiendan 32 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos)
Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)
Cantidad Modelo Descripción
1 SHE-LV Par de herrajes de sujeción
1 S-GULV Guía para línea
9 SRET-338CAM Cable de 3/8'
6 NUDO-38FJG Nudo forjado 3/8'
2 CUELLO-38-HDG Cuello 3/8'
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador
1 SYS-USA7B (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ06-PRO. - ¡Todo incluido! Ideal para torres de 6 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
Cantidad Modelo Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
Cantidad Modelo Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1 S610 Registro plástico chico
1 ANTIOX Aerosol para protección de terminales
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
2 TGAC Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Recomendaciones
  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de Instalación de Retenida Versión 2.0

Imágenes de Instalación

Imágenes de Instalación de Torre Arriostrada
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA
Recursos adicionales
  • ¿Cómo Aterrizar Equipo en Torre?
  • Brochure STZ30G
  • Diagrama de Aterrizaje y Pararrayo Dipolo Rev. 001
  • Diagrama de Aterrizaje y Pararrayo KDA05
  • Diagrama Diámetro de Protección de un Pararrayo KDA.
  • MEDIDAS BÁSICAS STZ-30
  • Preguntas Frecuentes Torres SYSCOM
Recursos adicionales
