Características Generales

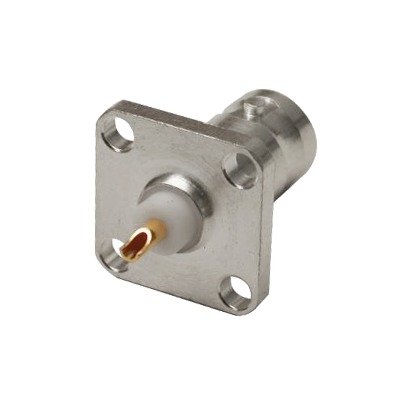

- Tipo de Conector: BNC Hembra
- Modo de Ensamble: Soldable
- Estilo de Montaje: Panel, 4 Perforaciones a 13 mm (UG-290A/U)
- Impedancia: 50 Ohmios
Materiales
- Cuerpo: Bronce Niquelado
- Contacto Central: Oro
- Aislante Dieléctrico: Teflón
Identificación
- Referencia: RFB-1115
- Figura: 34
- Tipo de Paquete: N
- Reemplazo: UG-290A/U
Notas de Aplicación
Este conector BNC hembra está diseñado específicamente para montaje en panel con 4 perforaciones a 13 mm, siguiendo el estándar UG-290A/U. Su construcción de bronce niquelado con contacto central de oro y aislante de teflón lo hace adecuado para aplicaciones de RF donde se requiere alta confiabilidad y durabilidad.
La configuración de montaje permite una instalación segura en paneles, con un diseño que facilita el ensamble soldable para conexiones PCB o panel mount según sea necesario.
Recursos adicionales
- Catalog-Connector-BNC-10
- RFB-1115_Dibujo_Tecnico
Recursos adicionales
Especificaciones
| Marca | RF INDUSTRIES,LTD |
