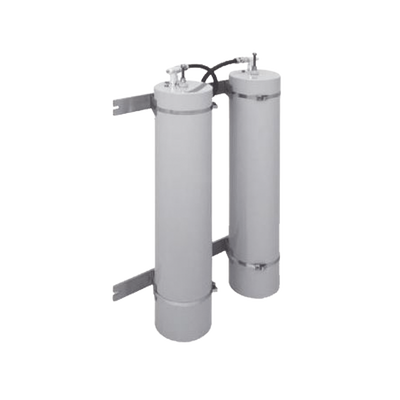

Filtro de Doble Cavidad, Pasa Banda / Rechazo de Banda, 148-174 MHz, 5 in de Diámetro, N Hembras.

Filtro de Doble Cavidad, Pasa Banda / Rechazo de Banda, 148-174 MHz, 5 in de Diámetro, N Hembras.

(0 reseña)
TPRC-1505-2
  • Marca
Contacta con nosotros
Precio
$ 54,684.50 $ 54,684.50
$ 47,141.81
IVA incluido
$ 0.00 / Piezas

Características Principales

  • Filtro de Doble Cavidad (TPRC-1505-2) para aplicaciones de pasa banda/rechazo de banda
  • Rango de frecuencia: 148-174 MHz
  • Diseño de 5' de diámetro con cavidades ajustables
  • Conectores N hembra (opcionalmente UHF hembra)
  • Capacidad de manejo de potencia hasta 350W (dependiendo de la pérdida de inserción)
  • Estabilidad de frecuencia desde -30°C hasta +70°C

Especificaciones Eléctricas

  • Pérdida de Inserción: Ajustable de 1.0 a 4.0 dB (TPRC-1505-2)
  • VSWR: Máximo 1.5:1 en resonancia
  • Impedancia Nominal: 50 ohmios
  • Atenuación: Ver figura 2 en especificaciones
  • Longitud Eléctrica: ¼ longitud de onda

Características Mecánicas

  • Dimensiones: 5.25 x 19 x 28 pulgadas (13 x 48 x 71 cm)
  • Peso: 11 lb (5 kg) neto / 14 lb (6.5 kg) de envío
  • Construcción: Aluminio 6061-T6 para conductores externos
  • Material: Conductores internos de cobre plateado
  • Varilla de Sintonía: Invar para estabilidad térmica
  • Acabado: Esmalte acrílico gris
Aplicaciones
  • Reducción de ruido y protección contra desensibilización de receptores
  • Rechazo de frecuencias fuera de la banda de paso estrecha
  • Uso en sitios con alta densidad para mayor selectividad
  • Optimización de respuesta de cavidad para cualquier entorno
Diseño y Construcción
  • Placas superiores de aluminio de ¼ pulgada heliarc soldadas
  • Espuma rígida que soporta el ensamblaje del sintonizador
  • Contactos de plata y contactos de cobre berilio para bajo ruido
  • Mecanismo de bloqueo positivo para ajustes en campo
  • Compensador mecanizado para estabilidad de frecuencia
Selectividad Típica
  • Frecuencia central (Fc): ±0.5 a ±2.5 MHz
  • Atenuación: Hasta 80 dB según gráfica de selectividad
  • Ajuste de pérdida de inserción para mejorar selectividad
Condiciones de Operación
  • Temperatura de operación: -30°C a +70°C
  • Protección contra sobrevoltaje y ruido
  • Compatibilidad con montaje vertical u horizontal
  • Rieles de montaje para configuraciones de múltiples cavidades
Recursos adicionales
  • TPRC-1505-2
Recursos adicionales

Especificaciones

Marca TELEWAVE, INC
