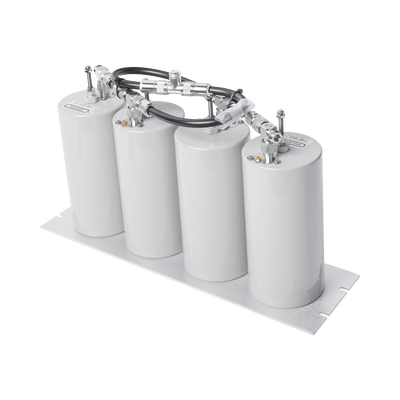

Duplexer Pasa Banda-Rechazo de Banda, 400-470 MHz, 4 Cavidades (4"Dia.) 5 MHz, 250 Watt, N Hembra

(0 reseña)
TPRD-4544
  • Marca
Contacta con nosotros
Precio
$ 102,895.05 $ 102,895.05
$ 88,702.63
IVA incluido
$ 0.00 / Piezas

Características Principales

  • Rango de Frecuencia: 400-470 MHz
  • Aislamiento TX-RX: 90 dB @ 5 MHz
  • Pérdida por Inserción: 1.0 dB
  • Potencia Máxima: 250 W
  • Conectores: N Hembras
Especificaciones Eléctricas
  • Rango de Frecuencia: 400-470 MHz
  • Separación TX/RX (min): 5 MHz
  • Potencia Máxima: 250 W
  • Pérdida por Inserción: 1.0 dB
  • Aislamiento TX-RX (min): 75 dB @ 5 MHz
  • Aislamiento TX-RX (min): 60 dB @ 3 MHz
  • Supresión de Armónicos TX: 75 dB
  • Protección RX: 90 dB
  • VSWR (máx): 1.5:1
  • Rango de Temperatura: -30°C a +70°C
Especificaciones Mecánicas
  • Número de Cavidades: 4 (4' diámetro x 8' largo)
  • Dimensiones (Alto x Ancho x Fondo): 133 x 483 x 267 mm
  • Montaje: Panel de 19'
  • Conectores: N Hembras
  • Acabado: Pintura epóxica gris
  • Peso Neto: 4.5 kg
  • Peso de Envío: 6.8 kg
Características de Diseño
  • Diseño de cavidades pasivas para alta protección TX a RX
  • Cables RG-214 Mil-Spec para interconexiones
  • Materiales de alta durabilidad con contactos de cobre berilio
  • Tornillos de ajuste Invar para estabilidad térmica
  • Sistema de bloqueo positivo para ajustes en campo
  • Todas las especificaciones probadas con frecuencias especificadas por cliente

Aplicaciones

  • Sistemas de comunicación UHF de alta densidad
  • Estaciones base con requerimientos de aislamiento crítico
  • Instalaciones donde se requiere alta protección contra ruido y estática
  • Sistemas donde se combina señal de dos transmisores a una antena
  • Recepción con protección contra desensibilización
Recursos adicionales
  • TWDS-6014
Recursos adicionales

Especificaciones

Marca TELEWAVE, INC
