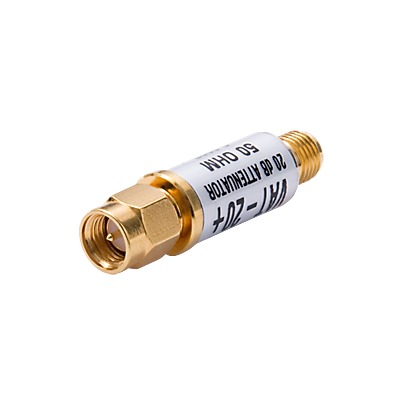

Atenuador en Línea de 20 dB, 0.5 Watt, Conectores SMA Macho-Hembra, CD-6 GHz.

Atenuador en Línea de 20 dB, 0.5 Watt, Conectores SMA Macho-Hembra, CD-6 GHz.

(0 reseña)
VAT-20
  • Marca
Añadir al carrito Comprar ahora
Añadir a lista de deseos
Price
$ 1,064.83 $ 1,064.83 IVA incluido
$ 917.96 IVA incluido

Características Principales

  • Rango de frecuencia: DC a 6000 MHz
  • Construcción de cuerpo rígido
  • Conectores SMA Macho-Hembra
  • Bajo costo
  • Cumple con RoHS
  • Impedancia: 50Ω

Especificaciones Eléctricas

  • Atenuación: 20±0.3 dB
  • Potencia de entrada: 0.5 W
  • VSWR Máximo: 1.30:1 (DC-6 GHz)
  • Flatness: 0.3 dB (máximo sobre temperatura)

Especificaciones Mecánicas

  • Conectores: SMA Macho a SMA Hembra
  • Impedancia: 50Ω
  • Peso: 10.0 gramos
  • Dimensiones: 10.41 mm (Largo) × 7.92 mm (Diámetro)
Rango de Temperatura
  • Operación: -45°C a 100°C
  • Almacenamiento: -55°C a 100°C
Rango de Frecuencia vs. Atenuación
  • DC-3 GHz: 20.5-19.0 dB
  • 3-5 GHz: 19.0-18.5 dB
  • 5-6 GHz: 18.5-18.0 dB
Aplicaciones
  • Ajuste de nivel de señal
  • Apareo de impedancia
Diagrama Eléctrico

Configuración Pi-Attenuator:

  • Resistor R1 y R3 en configuración Pi
  • Conector Macho a la entrada
  • Conector Hembra a la salida
Términos y Condiciones
  • Las especificaciones no mencionadas no forman parte del acuerdo
  • Las especificaciones eléctricas se basan en criterios de prueba estándar
  • Cubierto por garantía estándar de Mini-Circuits
Recursos adicionales
  • VAT-20
Recursos adicionales

Especificaciones

Marca MINI CIRCUITS
