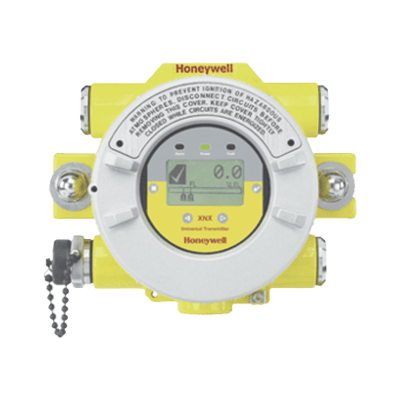

Transmisor Universal XNX™ | Detección De Gas Combustible Con Tecnología Infrarroja Avanzada | 4-20 mA con HART® | NEMA 4X IP66 | Clasificado UL, CSA, FM y SIL2
XNX-UTSI-RNNNN
-
Marca
XNX modelo: XNX-UTSI-RNNNN + 2108N4100N + curva de calibración (2108D3001)
Transmisor universal de gas combustible con sensor infrarrojo para detección de metano en rangos de 0 a 100% LEL. Equipo diseñado para aplicaciones industriales en áreas clasificadas peligrosas con carcasa fabricada en acero inoxidable 316 y clasificación IP66/NEMA 4X para operación en condiciones ambientales extremas de -40°C a +65°C. Cuenta con interfaz de usuario mediante pantalla LCD de 2.5 pulgadas de alta resolución que muestra información de lectura de gas, nombre del gas, unidades de medición, estados de fallas y alarmas. Sistema confiable no intrusivo con acceso mediante varilla magnética y salida de lazo de corriente analógica de 4-20 mA.
Opcional placa/tag 2441-0001
Características Generales
- Tipo: Transmisor universal con sensor infrarrojo
- Gas detectado: Combustible (calibrado para metano)
- Rango de detección: 0 a 100% LEL
- Salida analógica: 4-20 mA
- Entradas para conductos: 5 (2 derecha, 2 izquierda, 1 abajo) tipo NPT 3/4\"
- Material de carcasa: Acero inoxidable 316
- Protección: IP66/IP67, NEMA 4X
- Certificaciones: UL, CSA, FM, SIL2
- Clasificación de área: Clase 1, División 1, Grupos B, C, D / Clase 1, Zona 1
Desempeño del Sensor
- Tipo de sensor: Infrarrojo para gas combustible
- Rango: 0-100% LEL (calibrado para metano)
- Tiempo respuesta T50: < 3 segundos
- Tiempo respuesta T90: < 4 segundos
- Salida: 4-20 mA
- Consumo energía sensor: 9.7 W
Especificaciones Eléctricas
- Salida principal: 4-20 mA
- Rango salida: 0-22 mA
- Relevadores: 3 totalmente configurables
- Configuración relés: 2 de alarma + 1 de falla
- Interfaz usuario: 4 botones con acceso magnético
Condiciones Ambientales
- Temperatura operación: -40°C a +65°C (-40°F a +150°F)
- Humedad relativa: 20% a 90% (sin condensación)
- Protección: IP66/IP67, NEMA 4X
- Material: Acero inoxidable 316
- Barrera de polvo: Poliéster
- Carcasa protección: Nylon con protector solar
Interfaz y Visualización
- Pantalla: LCD 2.5\" matriz de puntos alta resolución
- Información visualizada: Lectura de gas, nombre gas, unidades
- Estados mostrados: Fallas y alarmas
- Acceso: Varilla magnética con destornillador
- Botones: Interfaz de 4 botones
- Alarmas: Discreta con notificación de estado
Certificaciones y Clasificaciones
- Certificaciones: UL, CSA, FM, SIL2
- Clasificación área: Clase 1 División 1 Grupos B, C, D
- Clasificación zona: Clase 1 Zona 1
- Certificación sensor: UL, CSA Clase 1 División 1 Grupos B, C, D, FM
Calibración
- Kit calibración: OPTIMACALKit
- Cilindro calibración: 998-022-001 (Metano 50% LEL, 103L)
- Cilindro cero: 998-023-001 (Aire cero 20.9%, 103L)
Recursos adicionales
- XNX-UTSI-RNNNN-EspecificacionesTecnicaspdf
Recursos adicionales
Especificaciones
| Marca | HONEYWELL ANALYTICS |
